До последнего времени стальные и металлические лестницы предназначались только для установки в промышленных зданиях, однако, как показывает практика, они с успехом могут применяться и для внутренней отделки современных жилых помещений. Из стальных конструкций при желании можно создать лестницу любого типа: с одним и несколькими маршами, винтовую или любую другую. Преимущество стальной лестницы состоит в том, что ее элементы можно производить заранее, она сделана из материала, который легко формуется, все узлы такой лестницы просты в сборке и при этом могут выдерживать большие нагрузки, не деформируются и не стираются. Недостатки стальных лестниц состоят в том, что такая конструкция издает шум и стук при ходьбе, чувствительна к коррозии, может опасно скользить и создает в жилых помещениях сковывающую холодную атмосферу. Устройство ступеней стальной лестницы должно соответствовать общепринятым требованиям. Ступени должны быть удобными, надежными, защищенными от скольжения и находиться в гармонии с окружающим пространством. Их производят из металлических пластин с использованием различных переходных деталей и полукруглых закрепительных манжеток. Поверхность металлической ступени обязательно должна быть ребристой или покрытой материалом, предотвращающим скольжение (например, резиной). С помощью различных дополнительных деталей можно создавать очень красивые стальные лестницы с резной не скользящей поверхностью, которые целесообразнее всего использовить в качестве эвакуационных и вспомогательных лестниц. Ступени для винтовых лестниц конструируются тем же способом, но в данном случае нужно уделить еще большее внимание защите их поверхности от скольжения.

Прямолинейные лестницы

Эти лестницы состоят из тетивы, опирающейся на перекрытия или лестничные площадки, прикрепленных к тетиве ступеней и ограждения. Тетива обычно имеет в разрезе I, С, U - образную форму, но может также быть комбинированной или решетчатой. Тетива соединяется с перекрытиями и лестничными площадками с помощью сварки или болтового крепления. Ступени могут монтироваться в тетиву, или накладываться на нее, и соединяться с тетивой с помощью сварки, болтового или клепочного крепления. В зависимости от особенностей помещения, стальные лестницы могут опираться на центральную несущую балку или быть подвешенными.

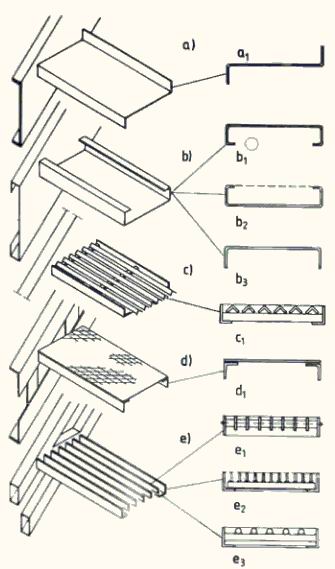

Рисунок 7-17. Типы ступеней стальной лестницы а) Z-образного профиля, b) С и U-образного профиля; с) ступени из комбинированной фасонной (профильной) стали; d) фасонная (профильная) сталь с рифленой, ребристой стальной площадкой е) фасонная (профильная) сталь, полосовая сталь, сталь круглого сечения.

Винтовые лестницы

В настоящее время строится большое количество самых разных винтовых лестниц, как стальных, так и комбинированных. Хотя винтовые лестницы и не считаются самыми удобными, они всегда остаются очень популярными благодаря своему романтическому внешнему виду. В нашей стране стальные винтовые лестницы до недавних пор использовались только в качестве пожарных и вспомогательных лестниц. Новые модели винтовых лестниц создаются по индивидуальным проектам и больше не выглядят холодными и отчужденными. Это достигается за счет велюрового или коврового покрытия поверхности стальных ступеней и проступей.
Помимо всего прочего, такие покрытия существенио снижают уровень шума. Для этого сами ступени лестницы прочно крепятся к несущей конструкции, а под мягкое ковровое или сделанное из ПВХ покрытие ступеней укладывают шумопоглощающий слой из пористой резины или полностью заливают стальную коробчатую ступень звукопоглощающим веществом. За границей сегодня производятся также и литые винтовые лестницы, но у нас в стране сохранились лишь немногие образцы этого литейного искусства, оставшиеся в старинных дворцах, усадьбах и храмах от прежних времен. Стойки современных стальных лестниц и встроенные в ступени распорные элементы отливают из стали, а расположенная между ступенями втулка может быть как стальной, так и алюминиевой. У другого типа стальных лестниц опорные стальные элементы покрыты деревянной облицовкой.

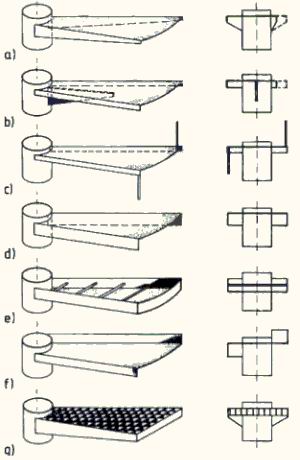

Рисунок 7-18 Устройство стальных ступеней винтовой лестницы и их вид в разрезе а) консольная U-образная ступень, b) ступень с опорной консолью; с) ступени, соединенные с внешнего конца, d) ступень в форме «перевернутой коробки»; е) ступень в форме «открытой коробки» для внутреннего бетонирования; i) ступени Z образного профиля; g) ступени с решетчатой поверхностью.



Рисунок 7-19 Решетка, вставляющаяся внутрь ступени для защиты от снега и льда, предотвращает скольжение даже при самых тяжелых зимних погодных условиях.



Рисунок 7-20 Ступени оснащенные решеткой против скольжения, снега и льда, чрезвычайно удобны для пожарных лестниц и лестниц, ведущих в технические помещения.

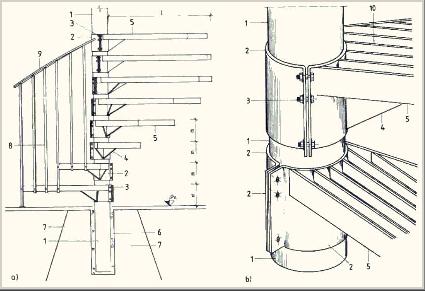

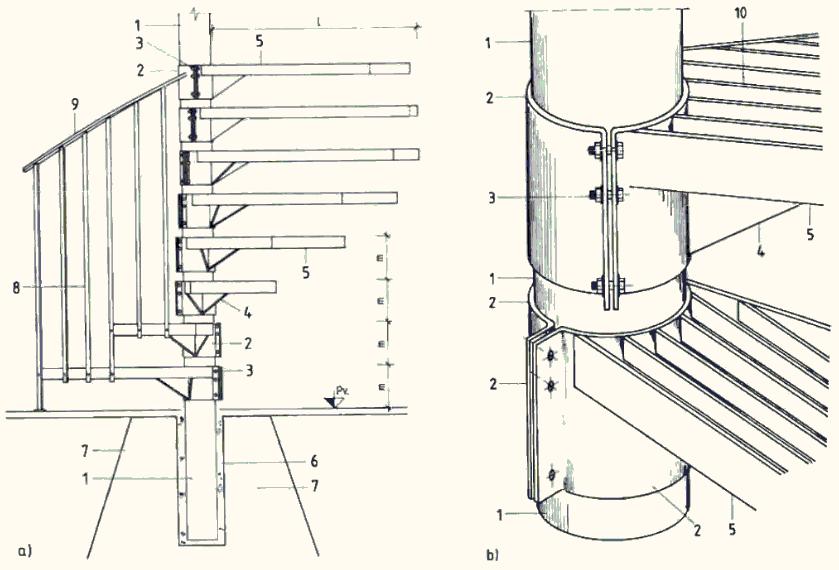

Рисунок 7-21 Болтовое крепление ступеней винтовой лестницы а) вид сбоку, b) фрагмент, 1 центральная опорная стойка; 2 две полукруглые закрепительные манжетки; 3 болтовое крепление, 4 подпорка, 5 ступень, 6 бетонный слой, 7 массив фундамента, 8 ограждение, 9 поручень, 10 решетчатое покрытие ступени.

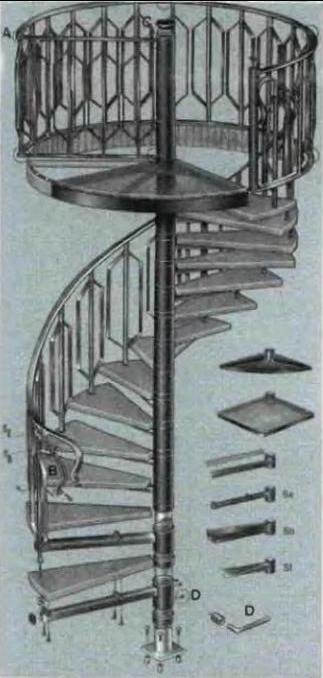

Рисунок 7-22 Сборная винтовая стальная лестница.

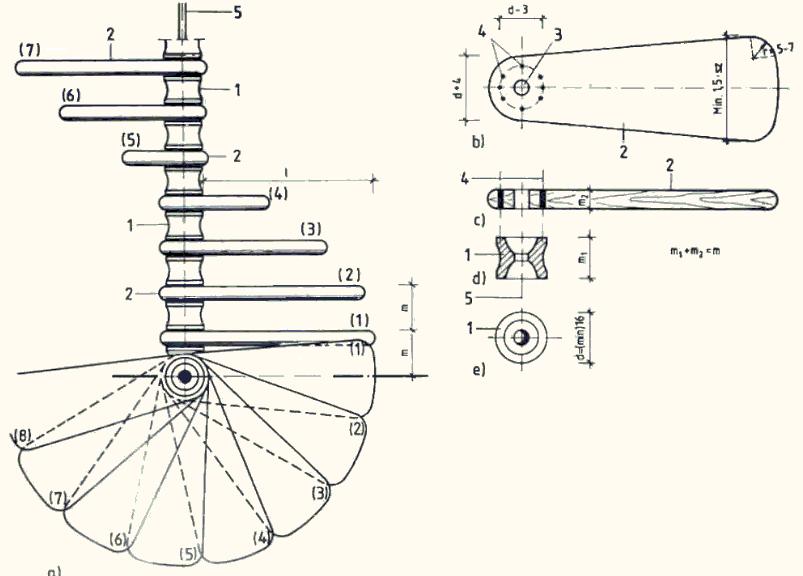

Рисунок 7-23 Комбинированные винтовые лестницы а) горизонтальная проекция и вид сбоку, b) вид ступени сверху; с) продольный разрез ступени; d) поперечный разрез втулки, е) вид сверху втулки 1 втулка; 2 ступень; 3 отверстие, 4 распорка, 5 ось стойки.

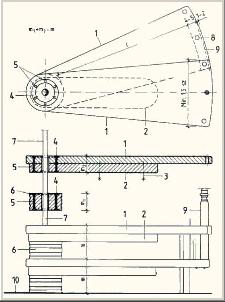

Рисунок 7-24 Ступень винтовой лестницы с опорной доской и втулкой 1 элемент ступени, 2 опора, 3 места болтовых креплений; 4 распорное кольцо; 5 распорный стержень; 6 втулка; 7 ось опорной стойки; 8 отверстия для крепления ограждения; 9 ограждение; 10 уровень пола

Цепная лестница

Этот тип лестниц делается из стали, серого литого чугуна или литого алюминия с пластмассовыми вспомогательными элементами (втулками, шайбами, противошумовыми подкладками). Ходовые плоскости ступеней по желанию могут изготавливаться из металла, дерева, пластмассы и даже камня. Сама конструкция лестницы при этом не меняется. Сборные ступени соединяются друг с другом при помощи промежуточного соединительного элемента резьбового крепления. Эти элементы можно устанавливать под любым углом друг к другу, что позволяет создать из них лестницу любой конфигурации.
Сборные или литые стальные элементы нужно скреплять болтами, расположенными вертикально по оси поворота. К каждому отдельному элементу относятся лишь шайба и заглушка.Цепные лестницы можно собирать и из малых элементов, хотя недостаток этой системы по сравнению с предыдущей состоит в том что такая сборка занимает слишком много труда и времени. Правда, из малых элементов можно собрать очень устойчивый лестничный марш с легким поворотом, прикрепив для этого ступени к полой опорной гнутой трубке, пропущенной сквозь шарнирный несущий стержень. Существует много разновидностей цепных лестниц этого типа с различными связующими звеньями, промежуточнымн и конечными элементами, малыми и большими консольными креплениями или с конструкциями, предназначенными для крепления ограждения. Количество необходимых для сборки лестницы элементов всегда на один меньше, чем количество подступенков в марше. Единый для каждого отдельного марша нижний конечный элемент жестко крепится к перекрытию или лестничной площадке. Соединение и прикрепление элементов ступеней производится с помощью соединительных элементов.

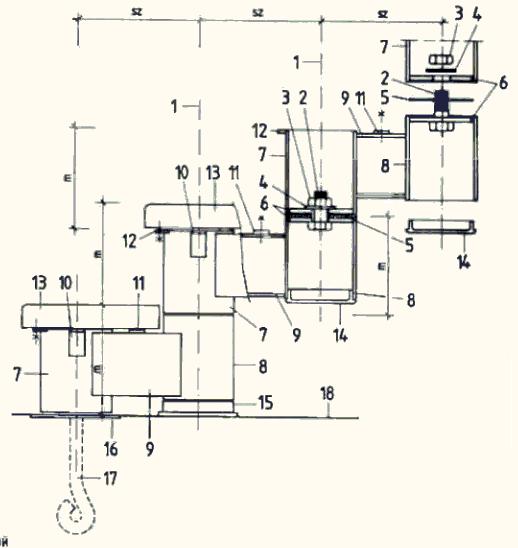

Рисунок 7-25. Устройство соединения цепной лестницы 1 ось шарнира, 2 болт, 3 гайка; 4 шайба; 5 распорная дистанционная пластмассовая шайба, 6 верхняя и нижняя пластины; 7 нижний элемент несущего хребта, 8 верхний элемент хребта, 9 соединительный элемент, 10 опорная консоль ступени, 11 внутренняя фиксация ступени; 12 внешняя фиксация ступени, 13 ступень; 14 концевая пробка (заглушка), 15 подставка, 16 пластина подошвы; 17 анкерный крюковой болт; 18 уровень пола.

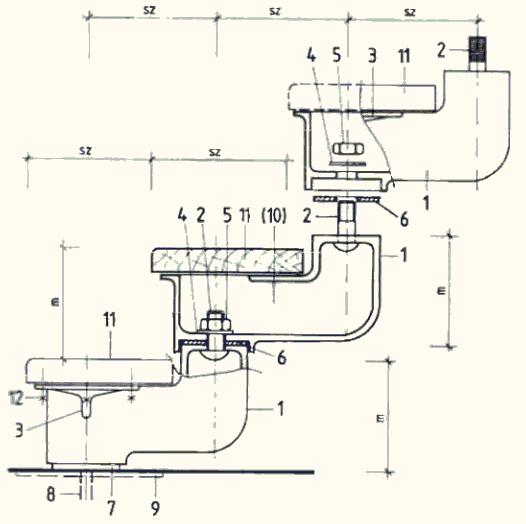

Рисунок 7-26 Литой каркас цепной лестницы, 1 элемент ступени из литого алюминия, 2 болт, 3 опора ступени; 4 шайба, 5 гайка, 6 пластмассовая шай6а, 7 шейка нижнего опорного элемента, 8 анкерный болт; 9 плита фундамента, 10 полое пространство; 11 ступень.

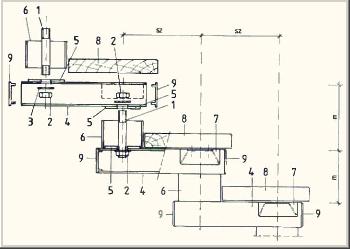

Рисунок 7-27 Цепная лестница, собранная из малых элементов, 1 палец с двусторонней резьбой, 2 гайка, 3 шайба, 4 несущий элемент коробчатого сечения, 5 приварная металлическая шайба; 6 шейка, 7 опорная консоль ступеней, 8 ступень, 9 пластмассовая заглушка.



Рисунок 7-28. Цепная лестница с трубчатым втулочным соединением 1 анкерный болт, 2 уровень пола, 3 промежуточный элемент с малой консолью, 4 промежуточный элемент с крупной консолью; 5 конечный элемент с малой консолью; б конечный элемент с крупной консолью; 7 фиксирующий элемент, 8 перекрытие, 9 ступень; 10 гайка, 11 болт и гайка, 12 шпилька.



Рисунок 7-29 Цепная лестница и ее элементы, 1 нижний фиксирующий элемент, 2 промежуточный элемент с малой консолью, 3 элемент с крупной консолью; 4 монтажный элемент, 5 верхняя крышка, 6 гайка, 7 массив фундамента.
