В предыдущие десятилетия этот тип лестниц применялся редко, в первую очередь из-за высокой стоимости и дефицита древесины, и также из-за высокой трудоемкости ее обработки. Для строительства деревянной лестницы требуется сухая древесина высокого качества и достаточно сложные инструменты для ее обработки. Однако в последние годы во многих построенных по индивидуальному проекту домах, стали появляться красивые деревянные лестницы, не менее важные с точки зрения дизайна, чем мебель. Старинные деревянные лестницы были образцами плотницкого искусства, созданными умелыми руками всего из трех элементов - стойки, ступени и клина. Возрождение этого мастерства позволяет и сегодня создавать маленькие шедевры, способные украсить собой любое жилище. Деревянные лестницы в квартире, жилом доме или коттедже подразделяются на два основных типа: лестницы индивидуальной проектировки в жилой части помещения и простые вспомогательные (чердачные) лестницы.

Лестницы в жилой части помещения

Из соображений противопожарной безопасности деревянные лестницы можно возводить только в изолированном жилом помещении или блоке. Архитектурная ценность деревянной лестницы очень велика, поскольку такие лестницы делаются только из натурального материала — красивого и легко поддающегося обработке. Древесные волокна обладают красивым рисунком и теплой фактурой. С помощью обработки поверхности дерева можно придать любой цвет, оттенок и блеск. Однако у дерева есть свои, и довольно значительные, недостатки. Этот материал требует очень тщательной обработки, а со временем деревянные конструкции пересыхают и начинают скрипеть. Кроме того, деревянные изделия легко горят, истачиваются насекомыми н поражаются грибком.
Деревянные лестницы могут примыкать к стене (два-три марша), и в маленьких жилых помещениях помещаться между двумя стенами (один-два марша). Помимо простых прямоугольных ступеней они могут иметь забежные клиновидные ступени. Часто помимо прямых можно встретить дугообразные или даже винтовые деревянные лестницы. Теоретически планировка деревянной лестницы не зависит от числа и формы маршей, однако проектирование лестницы с большим количеством маршей, лестничных площадок, поворотных участков или дугообразных лестниц требует серьезной подготовки и глубоких знаний в области архитектуры и геометрии. Практическое проектирование начинается с выбора формы лестницы и способа ее установки. Ступени деревянной лестницы могут быть различными по своему устройству: в наиболее простом случае ступени делаются с прорезью и устанавливаются, не касаясь друг друга, без подступенка. Сделать ступени с пристроенными к ним подступенками намного сложнее.

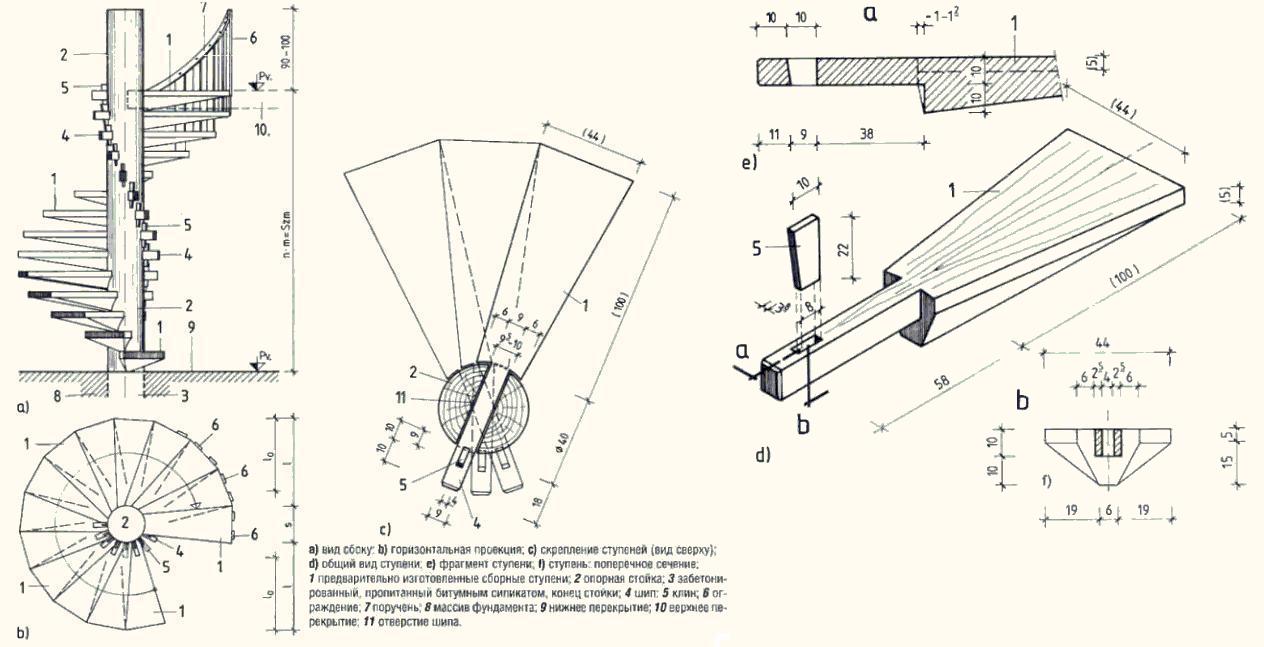

Рисунок 7-12 Деревянная винтовая лестница.

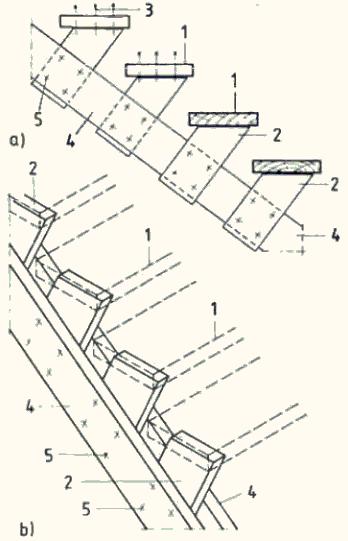

Рисунок 7-13 Консольная деревянная лестница а) поперечный разрез; b) перспективный рисунок; 1 ступень; 2 консоль, 3 винтовое крепление ступеней; 4 тетива; 5 винты.

Самой надежной по устойчивости к нагрузкам считается деревянная лестница, ступени которой прикреплены к боковой, несущей на себе всю нагрузку, тетиве. В этом случае допускается как консольное крепление ступеней, так и крепление их к зубчатой поверхности тетивы. Проектирование комбинированных ступеней требует большей точности и тщательности. В нашем примере (рис. 7-14) торцевая плоскость ступеней равняется 15-21 мм, а высота дощатой проступи ступени — 40-50 мм. Их соединение будет правильным, если торцевая плоскость соединена с проступью ступени с помощью пазовых выточек. К тетиве ступени чаще всего крепятся с помощью пазов или канавок (рис. 7-15).

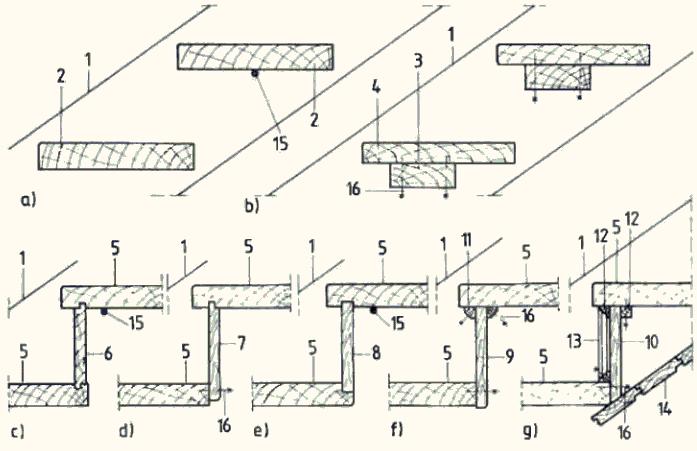

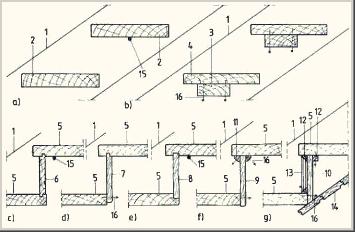

Рисунок 7-14 Различные типы устройства ступеней в поперечном разрезе а) простые прорезанные заглубленные; b) с подкладочным элементом, с) с торцовой гранью и соединением на два паза; d) соединение с помощью плоского паза; е) соединение с помощью плечевого пазп, i) плоское соединение с опорной планкой, g) комбинированный тип соединений. 1 деревянная тетива, 2 заглубленные ступени; 3 заглубленный подкладочный брус, 4 привинченная ступень, 5 утопленные ступени коробочного типа; б торцовая грань с двумя пазами, 7 торцовая грань с одним пазом; 8 торцовая грань без пазов, 9 простая торцовая грань, прибитая гвоздями; 10 торцевая грань с накладкой; 11 крепящая репка, 12 горизонтальная зеркальная накладка, 13 вертикальные рейки, 14 нижнее дощатое покрытие; 15 соединительным стержень винтового крепления, 16 места деревянно-винтовых и гвоздевых креплений.

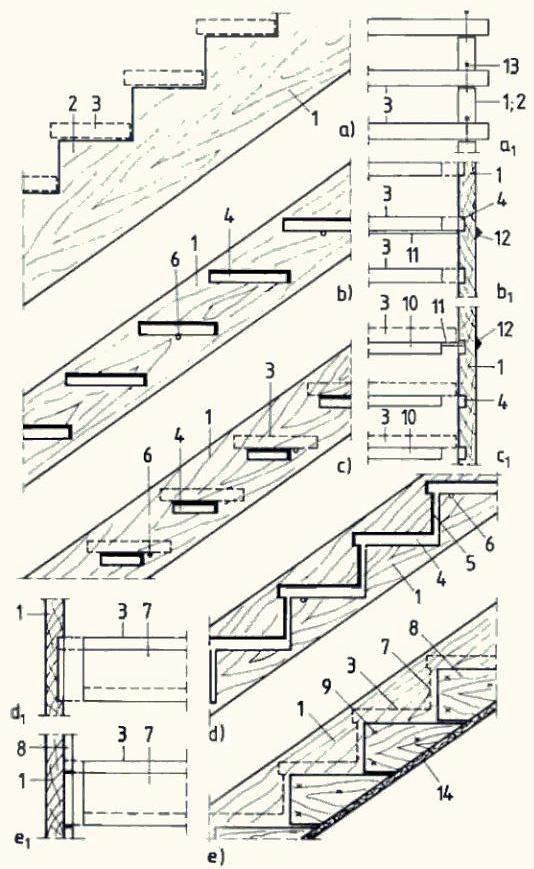

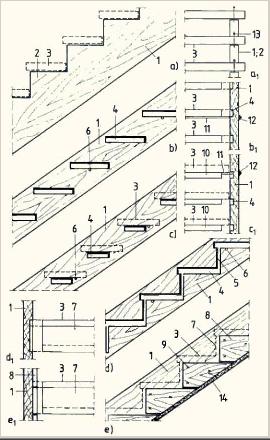

Рисунок 7-15 Типы посадки ступеней а) ступени с посадкой на косоур; b) заглубленные ступени; c) заглубленные ступени с подпорным брусом,
d) лестницы с заглубленными ступенями и торцовыми плоскостями, в) ступени с подпорной планкой, 1 тетива; 2 косоур, 3 ступени 4 горизонтальное соединение с помощью паза и шипа; 5 вертикальное соединение с помощью паза и шипа, 6 отверстие соединительного стержня; 7 торцевая плоскость, 8 опорная планка, 9 шурупные или гвоздевые крепления, 10 подпорная доска; 11 соединитепьный элемент, 12 болт и шайба; 13 углубленное деревянно-винтовое соединение; 14 дощатое покрытие.



Через каждые две-три ступени конструкция лестницы должна поддерживаться соединительным устройством, например, соединительным стержнем резьбового крепления, опору ступеней можно сделать более прочной с помощью подпирающей доски или бруска (рис. 7-15, е), однако при взгляде снизу такое крепление выглядит очень некрасиво. Проступи ступеней, а возможно, и торценые плоскости, крепятся в плоскость тетивы толщиной 55-65 мм на глубину 20-25 мм (рис. 7-16). Доски тетивы крепятся к нижнему и верхнему перекрытию с помощью утопленных шурупов. Габариты сечения тетивы всегда зависят от длины пролета, нагрузки и размера установленных ступеней. Пазы для заведения ступеней должны располагаться только вдоль центральной части тетивы. Внешнюю сторону деревянной тетивы часто украшают членением, устраняя стенной зазор наличником. Очень внимательно нужно подходить также и к конструкции ограждения и балясин. Лестницы, прикрепленные к тетиве, строят по старинной технологии (рис. 7-15, а), при которой тетива изготавливается из широкой доски, и в ней вырезаются зубцы для прикрепления ступеней. Недостаток этой технологии заключается в том, что вследствие высыхания и подвижности деревянной тетивы ее часть даст трещины, а по прошествии определенного времени и ломается. Если мы решили прибегнуть к этому способу крепления, то лучше всего сажать ступени на клей — напрямую или с помощью скрытых шипов. Для предотвращения подвижности тетивы ее скрытым образом прикрепляют в нескольких местах к стене. Рядом со стеной в любом случае над ступенями встраивается подножка высотой 10 см. При строительстве лестниц комбинированного типа одновременно применяются оба этих способа. Со стороны стены ступени крепятся в этом случае к внутренней тетиве, а со стороны лестничного проема — к наружной части тетивы. Поверхностную отделку клееных деревянных лестниц, а возможно, и всю их несущую конструкцию, делают с учетом стиля и цветовой гаммы всей внутренней обстановки помещения. Нижнюю часть ступеней при возможности нужно ограждать подступенком гвоздевого крепления и последующей его шпатлевкой. Затраты на деревянные подступенки также высоки, а их недостаток состоит в том, что в скором времени они могут потрескаться из-за высыхания дерева и колебаний лестницы. Материалом для покрытия нижней плоскости ступеней может служить мягкое дерево, в то время как ходовая верхняя поверхность лестницы должна быть изготовлена из более твердой древесины благородных или фруктовых пород (красное дерево, дуб, бук, орех и черешня и т.д.). Для деревянных лестниц можно сделать клееные опоры, достоинство которых заключается в том, что они не подвержены деформации.

Рисунок 7-16 Одномаршевая деревянная лестница 1 деревянная тетива; 2 проступь ступени; 3 основная ступень, 4 торцевая плоскость; 5 нижняя торцевая плоскость, или подбалка, 6 опорная стойка ограждения, 7 ограждение, 8 поручень, 9 настенный поручень.



Вспомогательные лестницы

Чердачные и другие вспомогательные лестницы изготавливают из мягкой древесины, которая легко обрабатывается, отделывается и обладает незначительным весом.
