Самым современным материалом для строительства лестниц в современной архитектуре по праву считается железобетон. Изделия из железобетона легко формуются и устанавливаются, а также позволяют собирать лестницы из заранее изготовленных блоков.

Монолитные железобетонные лестницы

Этот тип лестниц полностью отливается на месте при помощи опалубки, выдерживающей соответствующую нагрузку. Опалубка, как выворотная форма для литья, определяет окончательную форму и размеры лестничной конструкции. Существует большое количество типов монолитных железобетонных лестниц, различающихся как своей конструкцией, так и внешним видом. В случае когда толщина промежуточных и нижних лестничных площадок совпадает, правильная установка узла связи достигается за счет регулирования места соединения ступеней в марше. При проектировании лестницы можно определить также и толщину лестничной площадки, с которой будет совпадать лицевая поверхность фризовых ступеней. Если соседние лестничные площадки имеют разную толщину, возможно только одно технологическое решение, такое, при котором лестничные марши, толщина которых не превышает или равна толщине более тонкой лестничной площадки, подходят к более толстому перекрытию на уровне его пола. Такие характеристики монолитной железобетонной конструкции, как качество материала, его прочность и легкость обработки, всегда определяются только архитектором-проектировщиком в соответствии с требованиями, предъявляемыми к данной конструкции.

Рисунок 7-3 Лестница из железобетона и искусственного камня с необычной формой сечения и изменяемыми параметрами проступи и подступенка

Рисунок 7-4 Оригинальная лестница с изменяемыми параметрами 1 основной размер, 2 переменный размер; 3 затертый шов.

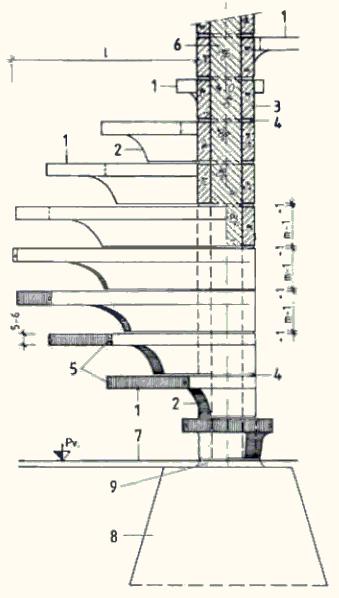

Рисунок 7-5 Железобетонная винтовая лестница со ступенями из сборных элементов 1 элементы ступеней с консольным закреплением, 2 опора; 3 железобетонное кольцо; 4 шов со слоем раствора, 5 винт барьера или ограждения, 6 монолитная железобетонная опорная стойка, 7 уровень пола; 8 массив фундамента; 9 компенсирующее бетонирование

Рисунок 7-6. Лестница, собранная из малых элементов
a) b) продольное сечение; с)поперечное сечение 1 L-образная тетива; 2 втулка для крепления ограждения, 3 элементы промежуточных ступеней и верхней фризовой ступени, 4 элемент нижней фризовой ступени; 5 сборные, предварительно изготовленные элементы марша, 6 укладочное бетонирование, 7 ограждение; 8 покрытие пола, 9 железобетонная плита лестничной площадки; 10 железобетонная продольная несущая балка; 11 слой установочного раствора

Сборные железобетонные лестницы

В современных строительных технологиях все чаще используются предварительно изготовленные, различные по форме и размеру, сборные элементы лестниц. Величина и объем конструкции зависят от опорных возможностей и грузоподъемности строительных машин. При установке на месте, элемент сборной железобетонной лестницы нужно просто закрепить, для чего требуются лишь незначительные по объему сварочные и бетонные работы. Готовую лестницу облицовывают также предварительно заготовленными сборными элементами покрытия. Преимущество лестниц такого типа состоит в том, что для их установки требуется малое количество труда и времени. Лестницы, собранные из малых элементов, состоят из отдельных ступеней, их краевых рандбалок и опорных плоскостей, плоскостей лестничных площадок, а также опорных ригелей различной формы, несущих тетивы, косоуры и панели лестничных площадок. Некоторые конструктивные элементы устанавливаются путем простой посадки в гнездо (например, при соединении и тетивы и кромки лестничной площадки), в других случаях они крепятся с помощью заливки цементного раствора или мягкого бетона, но могут встречаться и другие типы соединений, например сварочные или винтовые. Лестницы, собранные из средних элементов, состоят на меньшего количества более крупных элементов. Их собирают из отдельного элемента лестничной площадки, опорного элемента кромки лестничной площадки, лестничного марша или его продольных элементов.
Распространенные, предварительно изготовленные сборные лестничные элементы типа PL предназначены для строительства лестниц, соединяющих перекрытия или уровни здания с разницей высот до 1,50 м, и при этом могут быть различными по ширине. Облицовка маршей может производиться как на месте, так и заранее, и делается из натурального или искусственного камня. Для лестничных площадок изготавливается панель типа Р длиной 2.10-2.50 м. Опорные ригели лестничных маршей производят двух видов: с одним или двумя пазами. Лестницы, собранные из крупных элементов, производятся на специальных домостроительных комбинатах. Они встраиваются целиком и представляют собой отлитый вместе со ступенями лестничный марш с половиной или двумя половинами (сверху и снизу) лестничных площадок. Соединительные швы на лестничных площадках легко скрываются при помощи конечной облицовки (резина, ПВХ, метлахская плитка и т.д.) Недостатком таких лестниц можно считать то, что при строительстве они требуют громоздкой техники для транспортировки и поднятия тяжестей на большую высоту.

Рисунок 7-7 Лестничный марш типа PL a) боковой разрез, b) вид сверху, c) вид спереди



Рисунок 7-8. Панель лестничной площадки типа PL a) сечение, поперечный вид, b) вид сверху, c) разрез.



Рисунок 7-9 Ригель с одним уступом a) сечение, поперечный вид, b) вид сверху, c) разрез.



Рисунок 7-10 Ригель таврового сечения a) сечение, поперечный вид, b) вид сверху, c) разрез.

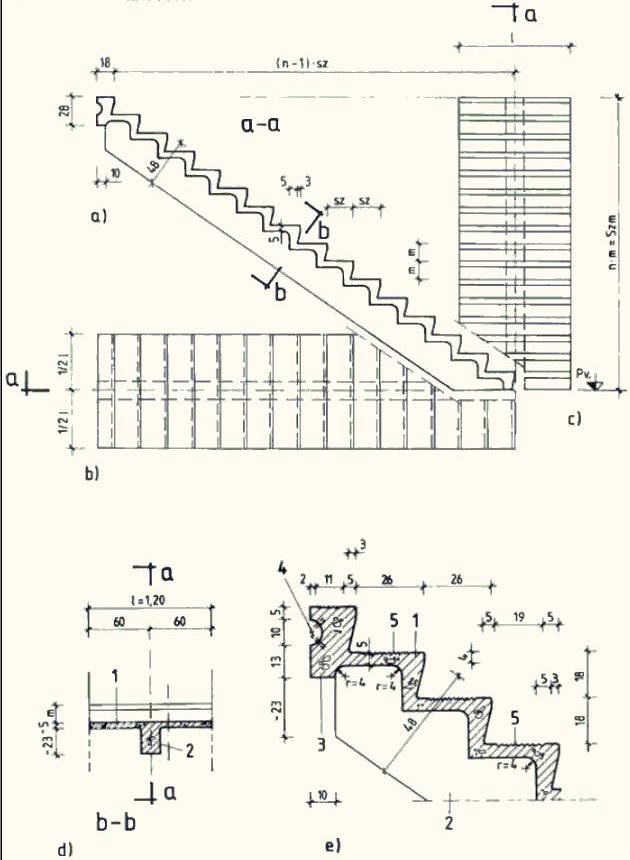

Рисунок 7-11 Марш сборной лестницы с центральной несущей балкой а) сечение, поперечный вид b) вид сверху; с) вид спереди, d) разрез, е) фрагмент, 1 опорная пластина ступени, 2 продольная, главная балка; 3 посадочный паз, 4 зацепное ушко; 5 шероховатая поверхность для ходьбы.
