Лестницу этого типа можно построить на очень маленькой площади, иногда даже на 1-2 квадратных метрах свободного пространства. Пожалуй, эту лестницу нельзя назвать очень удобной, но она может оказаться очень полезной во вспомогательных помещениях маленького жилого дома или коттеджа.

Прямая одномаршевая компактная лестница

Лестница этого типа, оснащенная ступенями «гусиный шаг», может быть установлена во вспомогательных помещениях коттеджей и дачных домов (рис. 9-19, табл. 9-4).
Материал: Основная несущая конструкция лестницы — тетива — изготавливается иа стального замкнутого профиля параметрами 40/40/2,5 мм, а ступени делаются из дерева.
Устройство: Опорной конструкцией являются параллельные друг другу трехопорные стальные профили ступенчатой формы. Две точки опоры — внизу и вверху — фиксируются винтами, а опора в средней части лестницы заделывается в стену, подпирая лестницу снизу, или подвешивается за верхнее перекрытие, заодно являясь и стойкой ограждения. Тетива лестницы строго делится на левую и правую. Ступени крепятся к тетиве с помощью шурупов. Порядок строительства:
- изготовление левой и правой тетивы и опорного стержня,
- установка левой и правой тетивы,
- монтаж ступеней и ограждения.
Советы по монтажу и эксплуатации: Данную лестницу можно применять в том случае, если разница высот соединяемых уровней не превышает 3,20 м, а ширина лестничного марша составляет 70,75,80 и более см. Важно, чтобы лестница снизу всегда начиналась правосторонней ступенью. Иным способом этот тип лестницы может быть собран с помощью центрального несущего хребта, закрепленного в начале и в конце пути (рис. 9-20). В данном случае роль опорного хребта выполняет стальная балка замкнутого коробчатого профиля с параметрами 100/60/4 или 100/80/3. Ступени изготавливаются из дерева. Концы несущего хребта привинчивают к нижнему и верхнему перекрытию через отверстия в нижней и верхней упорной пластине. Опорные консоли ступеней L-образной формы, имеющие левостороннюю и правостороннюю разновидности, выполнены из стали замкнутого профиля 40/40/2 мм. Они привариваются к опорному хребту при участии дополнительного подпирающего элемента. Ступени прикрепляются к консоли через ее отверстия шурупами. Порядок строительства тот же, что и в предыдущем случае. В обоих случаях имеет смысл делать ступени согласно плану, представленному в рис. 9-21, и по возможности из слоеного дерева.

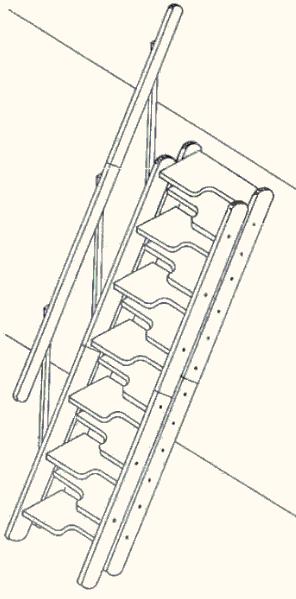

Рисунок 9-15 Деревянная компактная лестница «гусиный шаг» с двойной тетивой.



Рисунок 9-16 Деревянная компактная лестница с одинарной тетивой.



Рисунок 9-17. Горизонтальная проекция самой простой компактной прямой одномаршевой деревянной лестницы.



Рисунок 9-18 Горизонтальная проекция полукруглой компактной деревянной лестницы со стальной опорной конструкцией.



Рисунок 9-19 Компактная прямая одномаршевам лестница с двумя ступенчатыми опорными балками а) горизонтальная проекция, b) вид сбоку, с) вертикальная проекция, d) вид спереди, e)..h) фрагменты; 1 правая опорная балка, 2 левая опорная балка, 3 утопленная в стену опора; 4 подвесная опора, 5 ступени; 6 винтовое крепление, 7 нижняя и верхння упорная пластины, 8 основной элемент ограждения; 9 стержень ограждения, 10 верхнее перекрытие; 11 настенный поручень.



Таблица 9-4 Параметры компактных лестниц.

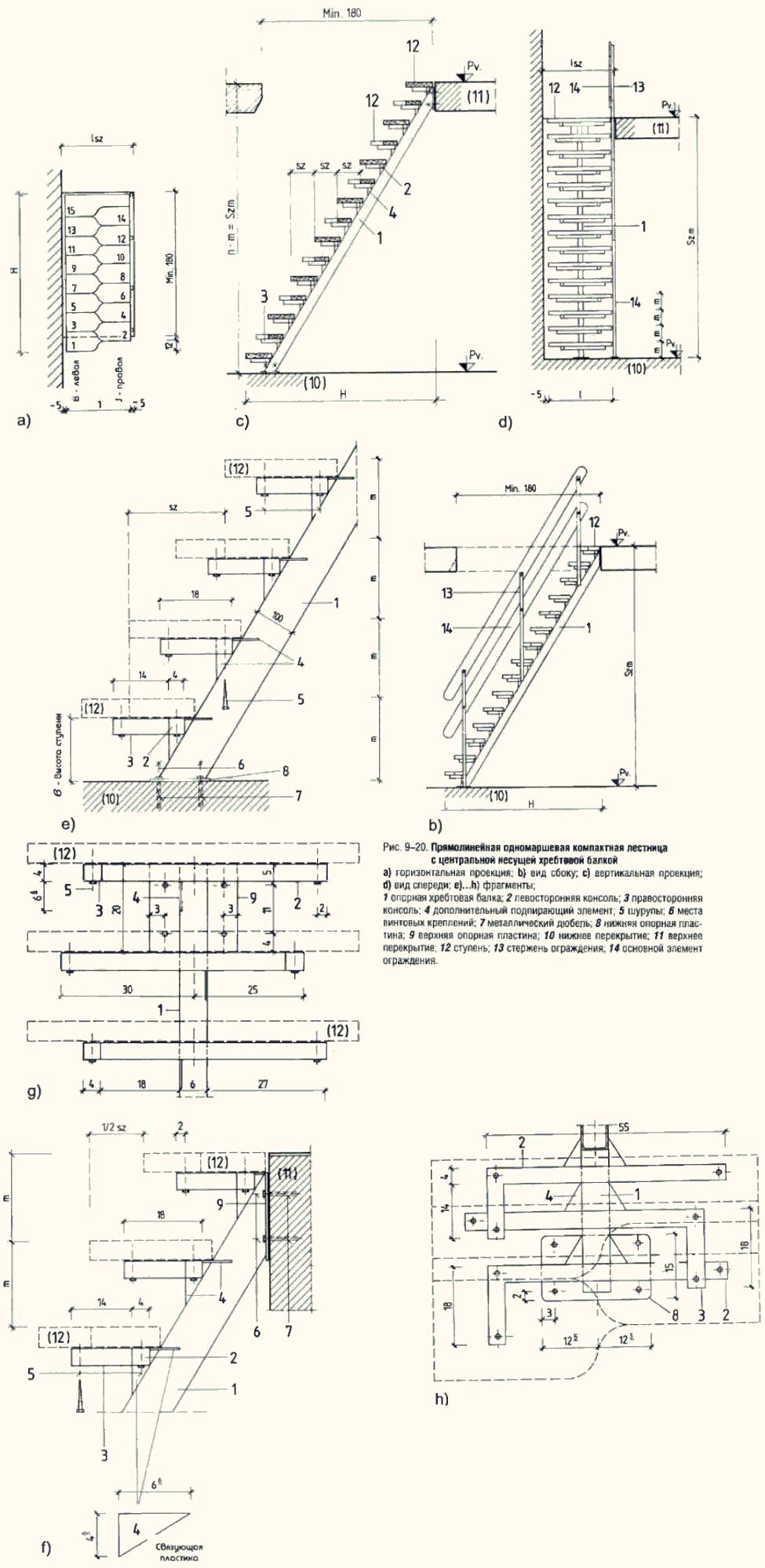

Рисунок 9-20. Прямолинейная одномаршевая компактная лестница с центральной несущей хребтовой балкой а) горизонтальная проекция, b) вид сбоку; с) вертикальная проекция; d) вид спереди; е)...h) фрагменты; 1 опорная хребтовая балка, 2 левосторонняя консоль, 3 правосторонняя консоль, 4 дополнительный подпирающий элемент; 5 шурупы; 6 места винтовых креплений, 7 металлический дюбель; 8 нижняя опорная пластина; 9 верхняя опорная пластина, 10 нижнее перекрытие, 11 верхнее перекрытие; 12 ступень; 13 стержень ограждения, 14 основной элемент ограждения.



Рисунок 9-21 Ступени лестницы «гусиный шаг» а) вид спереди, b) левосторонняя ступень, с) правосторонняя ступень.



Одномаршевая компактная лестница с забежными ступенями внизу

Данный тип лестницы предназначен для обслуживания помещений временного использования, эту лестницу с успехом можно установить в углу, между стенами или в специальной нише (рис. 9-22, табл. 9-5). Материал: Несущая конструкция, расположенная рядом со стеной, изготовлена из стального профиля коробчатого сечения размером 40/40/2, а деревянные ступени подвешены с внешней стороны к трубчатой балюстраде диаметром 33,5. Устройство: Несущая конструкция, расположенная рядом со стеной, имеет три опоры (на обоих концах винтовое крепление, а средняя подпорка утоплена в проделанное в стене гнездо). С внешней стороны марша ступени крепятся к подвесной трубчатой балюстраде, прикреплепной к верхнему перекрытию. Ступени крепятся к трубчатыму ограждению, а те, в свою очередь, прикрепляются к верхнему перекрытию специальными хомутами (9). Порядок строительства: Детали для такой лестницы можно целиком заготовить заранее, и тогда вам останется только лишь просверлить на месте отверстия для опор и подвесов. Советы по монтажу и эксплуатации: Сборка и монтаж предварительно изготовленных элементов производятся на месте. Необходимые действия столь просты, что их может проделать даже человек, не имеющий специальной подготовки. Согласно данным таблицы, подобную лестницу можно собирать при заданной ширине марша от 65 см до 85 см и разнице высот между уровнями в пределах 2,52-3,20 м.

Рисунок 9-22 Прямая компактная лестница с забежными ступенями в начале пути а) горизонтальная проекция, b) вид спереди; 1 опорная стойка забежных ступеней, 2 подвесные ступени балюстрады; 3 нижняя опорная пластина; 4 вертикальный элемент опорной конструкции; 5 горизонтальный элемент опорной конструкции; 6 ступени, 7 верхнее перекрытие, 8 установка несущей конструкции в стену, 9 соединительный хомут.



Таблица 9-5 Параметры компактной лестницы с забежными ступенями.

Одномаршевая полукруглая компактная лестница

Данный тип лестниц в одинаковой степени годится для установки в углу, вдоль стены или в стенной нише (рис. 9-23). Эту малогабаритную, легкую, красивую и многофункциональную лестницу можно построить практически в любом месте. Материал: Опорной стойкой является труба диаметром 48,25 мм, а продольной опорной конструкцией, идущей вдоль стены, — стальной замкнутый профиль размером 40/10/2. Ступени изготовляются из дерева, по возможности слоеного. Устройство: Для скрепления опорной стойки со ступенями специально изготовляются соединительный хомут и опорная консоль.
Все детали такой лестницы можно подготовить заранее, и тогда на месте вам останется только прикрепить опорную конструкцию к стенам и перекрытиям. Советы по монтажу и эксплуатации: Если лестница располагается в углу, то для ее нижнего отрезка потребуется специальное ограждение, а если лестницу устанавливают в нише, то можно ограничиться настенным поручнем. После насадки и полной фиксации консольных хомутов на опорную стойку крепежными винтами (6) их внешние концы можно отпилить. Эксплуатация лестниц данного типа аналогична эксплуатации лестниц предыдущего типа (табл. 9-5).

Рисунок 9-23 Однопролетная компактная лестница с поворотом на 1/2 а) горизонтальная проекция, b) вид спереди; с) фрагмент; 1 опорная стойка 2 соединительный хомут; 3 опорная консоль; 4 нижняя опорная пластина; 5 отверстие; 6 крепежный винт, 7 вертикальный элемент несущей конструкции; 8 горизонтальный элемент несущей конструкции; 9 установка несущей конструкции в стену, 10 ступени, 11 основная стена, 12 верхнее перекрытие, 13 верхняя опорная пластина.
