Если вход в здание и уровень окружающей его местности находятся на разных уровнях, необходимо строить соединительную наружную лестницу. Наружные лестницы могут строиться одновременно с домом или пристраиваться к нему впоследствии. Недостаток данного типа лестниц заключается в том, что они легко приходят в негодность под влиянием неблагоприятных погодных условий (дождь, снег, наледь и т.д.). Наружные лестницы, примыкающие к жилым и общественным зданиям, принято подразделять на три основные группы: наружные входные лестницы, наружные межэтажные лестницы и террасные лестницы, соединяющие жилой дом с садом. Прочие виды наружных лестниц не рассматриваются.

Наружные входные крылечные лестницы

Наружными входными лестницами называются те наружные лестницы, которые, непосредственно соприкасаясь с домом, соединяют находящиеся на разной высоте уровня крыльца и окружающей его местности. К этому типу относятся и те лестницы, которые, несмотря на наличие верхнего козырька или крыши, сбоку остаются открытыми (например, под аркой, крытым крыльцом и т.д.). Разновидности устройства наружных входных крылечных лестниц: При устройстве наружных крылечных лестниц очень важным фактором является расположение входной двери. Если дверь находится на северной стороне здания, то вход, в том числе и лестница, организованы проще, в то время как на солнечной, южной, стороне лостница и ее окружение становятся более широкими и открытыми. К входу, расположенному на северной стороне, можно пристроить простую лестницу с маленькой площадкой, с косоуром или тетивой и, при необходимости, под крышей. В то же время с южной стороны можно выстроить большую входную лестничную площадку, похожую на террасу со свободно расположенными ступенями. Для удобного использования входных крылечпых лестниц требуется как можно больше свободного пространства. Проступи этих лестниц по возможности должны быть не менее 29-33 см. а подступенки 15-17 см. Если лестница расположена перпендикулярно фасаду здания, то ширина лестничной площадки перед входной дверью даже в случае одной-единственной ступени не должна быть меньше 50 см, а в случае двух или более ступеней — не менее 60 см. Если лестница соединяет разницу в уровнях, равную половине этажа (или близко к этому), а количество ступеней достигает 10 или 15, то определяющим фактором становятся параметры лестничных площадок дома. Приведенные данные относятся к случаю, когда дверь открывается внутрь дома. Если же дверь открывается наружу, то необходимые замеры нужно делать от самой выступающей точки открытой двери. Если лестница расположена параллельно стене дома, на ней также должно быть обеспечено удобное безопасное движение, с учетом необходимости перемещения предметов размером 200x180x60 см. В случае, если съемное ограждение или барьер находятся напротив входа, ширина марша определяется только удобством хождения. Поверхность лестниц и лестничных площадок обязательно должна быть снабжена противоскатьзящим покрытием. Оно делается из камня, искусственного камня или бетона, а затем подвергается обработке — зернению пли рифлению. Можно использовать и приклеенные к поверхности ступеней рифленые резиновые пластины. Расположенную под открытым небом лестницу и ее площадку целесообразно наклонять наружу на l-2 градуса для стоков осадков и воды, оставшейся после мойки. Если крылечная входная лестница соединяет уровни с разницей высот более 0,80 м, по ее бокам обязательно устанавливается ограждение высотой не менее 0,85-1,00 м. Если разница высот между соединяемыми уровнями невелики (0,8-1,5 м), ограждение может не иметь частой балюстрады и разделяться лишь опорными стойками ограждения — по одной на каждые 1-3 отрезка ограждения. Свободный промежуток между ограждением в данном случае не влияет на безопасность движения.

Рисунок 10-1. Жилой дом с наружными крылечной и межэтажной лестницами 1 наружная крылечная пестница, 2 наружная межэтажная лестница, 3 внутренний лестничный марш; 4 наружные лестничные площадки; 5 входные лестничные площадки; 6 входная дверь.



Рисунок 10-2. Способы расположения наружных крылечных входных лестниц a) лестница расположенная параллельно фасаду; b) лестница, расположенная перпендикулярно фасаду с) лестница в форме полукруга d) лестница в форме половины эллипса, е) угловая лестница.

Рисунок 10-3 Железобетонная крылечная лестница а) общий вид, b) вертикальная проекция, с) горизонтальная проекция 1 ступень; 2 лестничная площадка; 3 опорная стойка ограждения; 4 шпилевое крепление, 5 продольный элемент ограждения; 6 винтовое крепление, 7 подпорная балка, 8 основная опора; 9,10 массив фундамента; 11 тротуар; 12 основная стена.

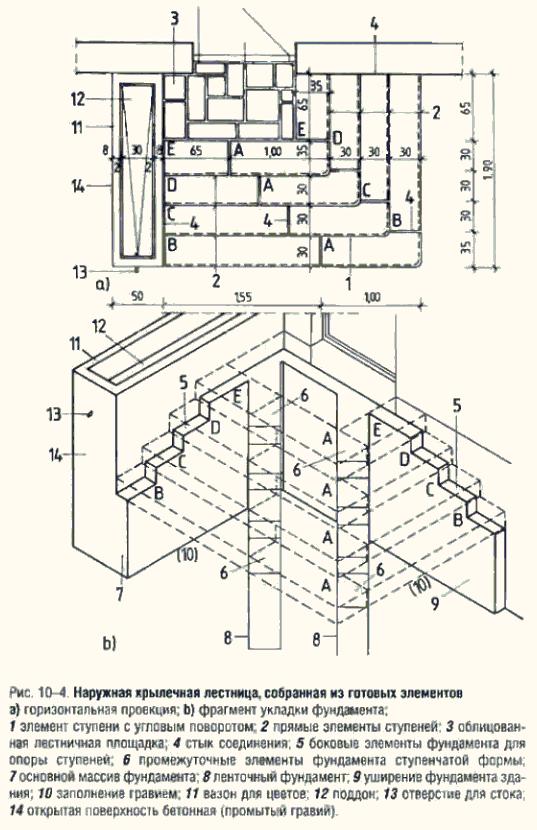

Рисунок 10-4 Наружная крылечная лестница, собранная из готовых элементов а) горизонтальная проекция; b) фрагмент укладки фундамента, 1 элемент ступени с угловым поворотом, 2 прямые элементы ступеней, 3 облицованная лестничная площадка; 4 стык соединения, 5 боковые элементы фундамента для опоры ступеней, 6 промежуточные элементы фундамента ступенчатой формы; 7 основной массив фундамента, 8 ленточный фундамент, 9 уширение фундамента здания; 10 заполнение гравием; 11 вазон для цветов, 12 поддон, 13 отверстие для стока; 14 открытая поверхность бетонная (промытый гравии).



Рис 10-5 Наружные крылечные лестницы без фундамента а)...с) разрезы, 1 железобетонная ступень, 2 каменная ступень; 3 каменный элемент лестничной площадки, 4 предварительно изготовленная ступень; 5 покрытие из искусственного камня; б предварительно изготовленный элемент лестничной площадки, 7 стык ступеней, 8 слой битума, 9 бетонный слой; 10 консольная железобетонная конструкция; 11 железобетонная фундаментная рандбалка; 12 засыпка из гравия, 13 однослойная гидроизоляция; 14 битумная гидроизоляция; 15 защитный бетонный слой; 16 стенка для защиты гидроизоляции, 17 бетонный тротуар, 18 слой гравия, 79 ленточный фундамент стены; 20 нижняя часть стены, 21 стена подвала; 22 основная стена; 23 дверь; 24 покрытие пола, 25 перекрытие.



Рисунок 10-6 Наружные крылечные лестницы с фундаментом а)...с) разрезы, 1 монолитная железобетонная лестница, 2 железобетонная лестничная площадка; 3 облицовка лестницы; 4 решетка; 5 отверстие, 7 углубление; 7 готовый элемент лестничной площадки, 8 готовая ступень; 9 вентиляционное отверстие, 10 ступень полного профиля; 11 выступ проступи, 12 вентиляционная решетка, 13 дверь, 14 основная стена; 15 свободное пространство, 16 нижний слой бетона; 17 битумный слой, 18 бетонный тротуар, 19 слой гравия, 20 фундамент лестницы; 21 нижняя часть стены, 22 ленточный фундамент стены; 23 окно подвала; 24 стена подвала, 25 перекрытие, 26 уровень пола; 27 «трап», 28 водосток.



Рисунок 10-7 Наружная крылечная лестница из готовых бетонных или каменных ступеней с консольной опорой 1 консоль; 2 стенная кирпичная кладка; 3 ступень.



Рисунок 10-8 Наружная крылечная лестница с опорой на две стены и фундамент 1 основание, 2 стенная кирпичная кладка, 3 ступень, 4 лестничная площадка.

Рисунок 10-9 Наружные крылечные лестницы а) сплошная лестница, Ь) консольная лестница, с) уложенная на слой гравия; d) заделанная в здание с одной стороны и уложенная на фундамент — с другой; 1 бетонная лестница, 2 железобетон; 3 слой гравия, 4 свободное пространство; 5 нижняя часть стены; 6 основная стена.

Между бетонной или кирпичной кладкой и наклонным слоем грунта можно положить один слой битумного листа и проложить слоем отсортированного гравия толщиной 10-15 см для предотвращения смещения грунта. Другой способ — опереть наружную крылечную лестницу на консоль. В приведенном здесь примере бетонную лестничную консоль, с учетом возможного промерзания грунта, установили на слой отсортированного гравия толщиной 60 см.
Часто применяется способ, при котором наружные крылечные лестницы укладывают на насыпь. По своему устройству и облицовке бетонные или железобетонные наружные крылечные лестницы аналогичны бетонным и железобетонным внутренним лестницам. Крылечные лестницы без фундамента, сделанные из камня или собранные нз готовых элементов, сделанных из искусственного камня, нуждаются в подкладочном слое из утрамбованного бетона толщиной 10-5 см. Между зданием и лестницей всегда нужно оставлять осадочный шов, который обеспечивает самостоятельнее движение двух конструктивных систем. Требующие особого внимания крупные лестницы необходимо строить на фундаменте. Фундамент может сооружаться как вместе с основным фундаментом здания, так и отдельно от него. Проветривание свободного пространства под лестницами и в подвале обеспечивается за счет резных решетчатых ступеней. В лестничную площадку рекомендуется встраивать решетку для вытирания ног. Советы желающим построить наружную крылечную лестницу:
-сбоку перед лестницей нужно установить специальную металлическую планку для сбивания крупных комков грязи
-горизонтальные и вертикальные стыки элементов ступеней сборных лестниц нужно промазать водонепроницаемым слоем;
-нижняя ступень как минимум на 4-5 см должна опускаться ниже уровня тротуара или же данный стык должен
заполняться бетоном;
-наружную крылечную лестницу можно делать из кирпича только в случае, если зто морозостойкий кирпич, и при этом необходимо позаботиться о проти воскользящем покрытии для него.

Террасные и садовые лестницы

Эти лестницы предназначены для соединения различных уровней садов и зеленых насаждений с террасами жилых загородных домов и коттеджей. Садовые лестницы строятся по ходу садовых дорожек, расположенных на приусадебных участках. Эти лестницы чрезвычайно просты в строительстве, так как для них не требуется фундамент. Устанавливаются садовые лестницы либо сразу на грунт, либо на слой щебня или, в крайнем случае, на строительную крошку. Иногда садовые лестницы могут быть сложены просто из грубо обработанных, не скрепленных между собой каменных плит. Эти лестницы можно также собирать из бетонных или железобетонных элементов четырехугольной, круглой и любой другой формы. Для предотвращения скольжения данную поверхность посыпают галькой или каменной крошкой. Наконец, в самом простом варианте забитые в землю сваи из твердых пород дерева образуют грани ступеней, которые затем засыпаются гравием или галькой. Такие лестницы выглядят очень естественно и легко сливаются с садовым ландшафтом.

Рисунок 10-12 Террасная лестница из уложенного слоями камня а) общий вид; b) проекция, 1 каменная проступь, 2 каменная кладка террасы, 3 кладка лицевой поверхности, 4 подстилающий раствор; 5 слой бетона, 6 слой гравия, 7 грунт.



Рисунок 10-13 Террасная лестница из готовых элементов а) общий вид, b) горизонтальная проекция; 1 ступени в форме круглой плиты; 2 элементы укладки дорожки.



Рисунок 10-14 Садовая лестница из натуральных материалов 1 сваи из твердого дерева; 2 отсортированный гравии, 3 крупный песок.
