Специальные и комбинированные лестницы

Мы строим дом! А Вы?

Лестницы, помимо общепринятых функций могут служить еще и дополнительным целям. Таковы, например, универсальные шарнирные лестницы с изменяемым углом наклона и высотой. Обычно они имеют металлическую опорную конструкцию, металлические шарниры и деревянные ступени. Другая их разновидность — это панельные лестницы, которые посредством перемещения лестничного полотна вниз или вверх связывают уровни и обеспечивают движение в двух или трех направлениях. Их ступени всегда находятся в горизонтальном положении, они стабилизируются или нижним связующим элементом, или их стабилизирует шарнирно укрепленное ограждение. Эти лестницы всегда далают только из металла, покрыие их ступеней может быть также пластмассовым или резиновым. Лестницы приводятся в движение ручной лебедкой или электрическим двигателем.

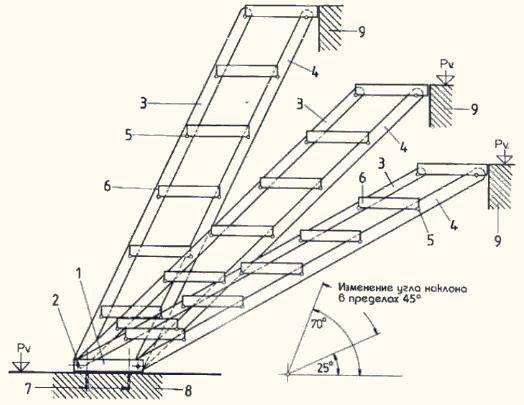

Рисунок 6-5 Универсальная лестница 1 нижняя опорная ступень 2 шарнир нижней опорной ступени; 3 верхняя штанга крепления ступеней, 4 нижняя штанга крепления ступеней; 5 шарниры ступеней; 6 ступени, 7 нижнее крепление, 8 покрытие, облицовка; 9 верхнее покрытие.



006/006-6.JPG

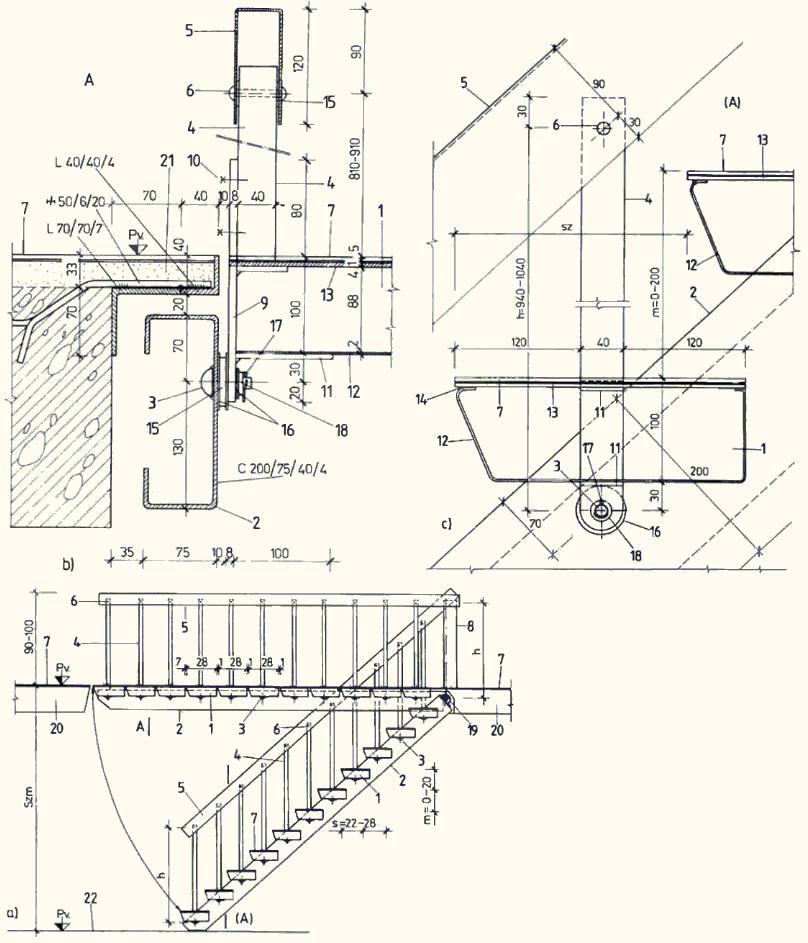

Рисунок 6-6 Панельная лестница с шарнирной системой а) проекция: b), с) фрагменты; 1 ступень, 2 опорная балка: 3 шарнир ступени, 4 стержень ограждения, прикрепленный к ступени. 5 ограждение, 6 шарнир ограждения; 7 верхнее перекрытие и облицовка ступеней, 8 опорный столб; 9 шарнирный элемент, держащий ступень и ограждение, 10 место фиксации, 11 нижняя опорная фиксация: 12 рама ступени; 13 верхняя плоскость ступени. 14 место сварки; 15 пластмассовая распорная шайба; 16 металлическая подкладка, 17 шпилька (шплинт); 18 подстановка со штифтом; 19 шарнир лестничного полотна; 20 верхнее перекрытие; 21 консоль облицовки. 22 уровень пола нижнего перекрытия
