Согласно техническим нормам, в любом здании, имеющем помещения регулярного пользования, расположенные на высоте более 13,6 м. необходимо строить лифт. Разумеется, наличие лифта не освобождает от необходимости строить лестницу. Лифты и подъемники различных типов могут быть пассажирскими и грузовыми. Маленький грузовой подъемник с ручным управлением, обслуживающий два этажа, — например, лифт для подачи пищи, - можно встроить и без получения соответствующего разрешения, но на установку любого пасса-
жнрекого или крупного грузового лифта необходимо получить разрешение специальной технической комиссии. Подъемники для инвалидов, рассчитаные на одного или двух человек, строят в тех случаях, когда разница уровней составляет один или пол.этажа. Их размеры (дверь, внутренний объем и оснащение должны соответствовать нормам, предъявляемым к движению инвалидных кресел. Уровни в пределах одного жилого помещения можно соединить различными электрическими или маленьким и ручными лифтами. Редко используемый подъемник электрического типа, предназначенный для использования внутри квартиры, не рекомендуется ввиду высоких затрат на его сооружение, но для этой цели хорошо подходят малогабаритные подъемные устройства с ручным управлением.Главное требование к этим механизмам состоит в легкости управления и ухода за ними.

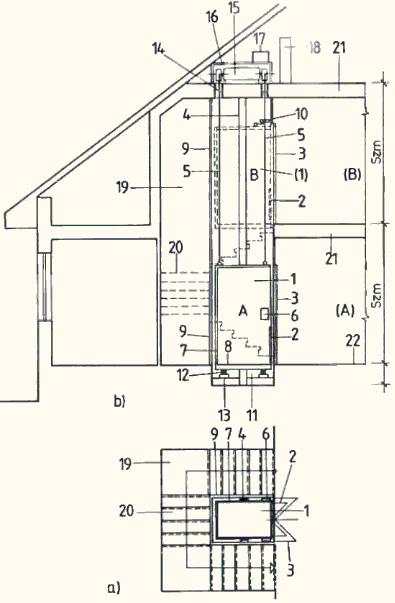

Рисунок 6-3 Малый лифт а) горизонтальная проекция, b) вертикальная проекция; 1 кабина лифта, 2 аварийная дверь, 3 дверь лифтовой шахты; 4 ведущие рельсы; 5 поднимающие тросы; 6 блок электрического управления; 7 стена кабины лифта 8 дно кабины лифта, 9 стена шахты; 10 фиксатор верхнего положения, 11 шахта лифта, 12 амортизатор; 13 основание амортизатора; 14 отверстия для тросов; 15 механизм подъема/спуска; 16 окантовка, 17 электрический предохранитель; 18 главный электрический шкаф; 19 лестничное пространство 20 лестничные марши, А первый этаж; В мансардный этаж



Рисунок 6-4 Схема использования лифта для подъема/спуска блюд 1 лифтовая шахта, 2 стена шахты лифта, 3 корзина лифта, 4 покрытие корзины, 5 фиксированное закрепление поднимающего троса, 6 подвижное закрепление поднимающего троса; 7 возвратный трос; 8 поднимающий трос. 9 ручной руль управления; 10 ось роликов, 11 валики движения тросов, 12 стабилизация натяжения троса, 13 шпренгель; 14 амортизатор; 15 верхний шпренгель, 16 положение троса 90°, 17 положение троса 45°, 18 система закрепления, 19 рычаг системы закрепления, 20 дверь, 21 верхняя крышка, покрытие, 22 пол, 23 верхнее перекрытие; A/ нижнее положение лифта В/ верхнее положение лифта С/ направление вращения колеса при движении вниз D/ направление вращения колеса при движении вверх.
