До этого речь у нас шла о том, как нужно выбирать тип лестницы, как ее следует проектировать, а также на нескольких примерах были показаны основные этапы проектирования. После этого встает вопрос: как этот план претворить в жизнь? Ответ на этот вопрос мы попытаемся дать при помощи нескольких примеров. Рассмотрим вкратце этапы практической постройки лестниц из различных материалов, начиная с железобетонных и заканчивая деревянными и стальными конструкциями. При изготовлении железобетонных лестниц наибольшую трудность представляет собой точная опалубка необходимой формы, а также процесс армирования. Армирование лестницы можно делать только по плану, составленному специалистом-проектировщиком.
Поведение системы, армированной исключительно опытным путем, может сильно отличаться от поведения, характерного для лестниц данного типа, и привести к износу системы пли даже к серьезным повреждениям здания, не говоря уже о том, что такая система может представлять опасность для жизни человека. Больше всего сложностей возникает при армировании железобетонных лестниц дугообразной конфигурации. Примеры решения этих проблем показаны на рисунке 4-22, 4-23. Внешний дугообразный контур в большинстве случаев можно сделать при помощи нанесения разбивки на несущую опалубку — дугообразную стену или клепочную опалубку вертикальной формы. Фазы приготовления опалубки:
- создание планов лестницы, определение порядка строительного процесса;
- построение горизонтальной проекции и разбивка на горизонтальной поверхности;
- строительство опорной конструкции для внешней несущей опалубки;
закрепление внешней дугообразной опалубки:
- вертикальная и горизонтальная разбивка внешней, верхней контурной линии ступеней на вертикальной опалубке;
- разбивка опалубки дна дна вертикальной опалубке с учетом толщины лестницы:
- приготовление опалубки внутреннего контура лестничного проема или центральной стойки по описанному выше методу;
- приготовление опалубки дна и ее опорных элементов;
- приготовление железных элементов согласно плановому расчету;
- установка лобовой опалубки ступеней.

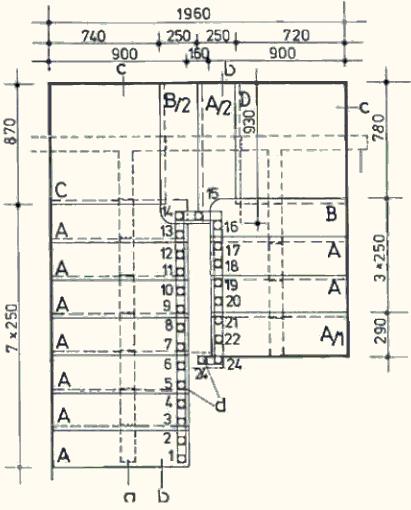

Рисунок 4-20. Армированная монолитная железобетонная лестница (1-8 — железные элементы, консигнационные знаки)
Рисунок 4-21 Монолитная железобетонная лестница с несущей балкой - план опалубки, 1 укладочное бревно, 2 опорный столб, 3 клиновидная распорная нижняя подставка, 4 нижняя плоскость опалубки, 5 накладка на ступень, 6 лобовая опалубка ступеней, 7 опалубка боковой балки

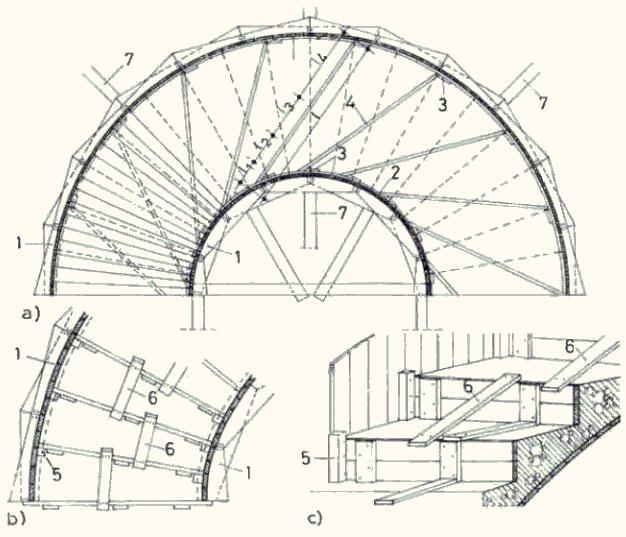

Рисунок 4-22. Фрагменты опалубки дугообразной железобетонной лестницы а) горизонтальная проекция; b) опалубка ступеней с) комплексный фрагмент строительства и опалубки, 1 накладка дуги из двойной доски, 2 вертикальная дугообразная опалубка из деревянного волокна; 3 упорная планка, 4 распорная доска, 5 стабилизатор ступени В стабилизационное соединение опалубки ступеней; 7 леса или подмостки
Рисунок 4-23 Опалубка железобетонной винтовой лестницы а) готовая лестница. b) горизонтальная проекция опалубки, с) комплексный рисунок опалубки
У лестниц с деревянной конструкцией, параллельно и перпендикулярно расположенным и маршами основная проблема может заключаться в наложении ступеней и лестничных площадок, и также в построении линии ограждения. У дугообразных лестниц наибольшее внимание следует обратить на окончательную разметку ступеней, пространственное построение дугообразной тетивы и на прикрепление к ней ступеней. Деревянные тетивы и поручни дугообразных деревянных лестниц в большинстве случаев нуждаются в клеевой опалубке или закрепляющих системах, а также лесах или подмостках. Для изготовления гнутых клееных деревянных конструкции используют тонкие деревянные пластины (струганая фанера слоями толщиной несколько миллиметров или тонкая доска, отшлифованная на строгальном станке).
Первый слой прижимают к стойке цилиндрической или эллиптической формы, совпадающей с предполагаемым контуром лестницы, и закрепляют на ней. После этого наклеиваются остальные слои, при этом необходимо располагать волокна каждого следующего слоя опалубки перпендикулярно или почти перпендикулярно волокнам предыдущего слоя.
Благодаря СпециальЗОму клею и изменяющемуся направлению волокон такая конструкция, несмотря на маленькую площадь, будет соответствовать самым строгим требованиям.
Рисунок 4-24 Разбивка ступеней деревянной лестницы со стандартной металлической опорной конструкцией и прикрепление к ней ограждения а) стальная опорная конструкция; b) деревянные ступени: с) элемент лестничной площадки, d) стержни ограждения
Рисунок 4-25 Ограждение лестницы изображенной на предыдущем рисунке 1 ступени. 2 лестничная площадка; 3 опорная накладка ограждения; 4 верхнее перекрытие, 5 стержень ограждения: 6 вставной шип 7 поручень.

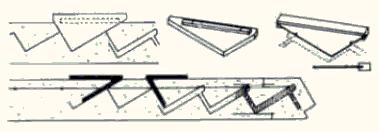

Рисунок 4-26 Разметка и установка ступеней прямолинейной лестницы в тетиву

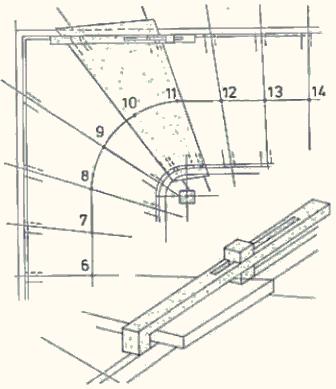

Рисунок 4-27. Проверка на месте размеров ступеней дугообразной криволинейной лестницы с помощью специального измерительного инструмента.

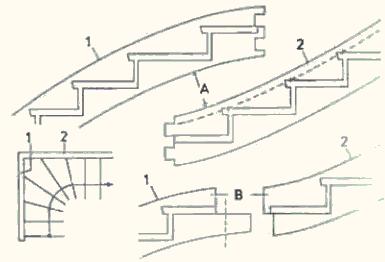

Рисунок 4-28 Изготовление тетивы дугообразной лестницы с креплением в точке излома 1 начальный отрезок 2 промежуточный отрезок. А с клещевидным соединением отрезков тетивы, В с опорным типом соединения отрезков тетивы.

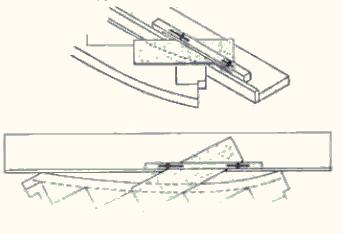

Рисунок 4-29 разметка ступеней на дугообразной тетиве с помощью специального инструмента

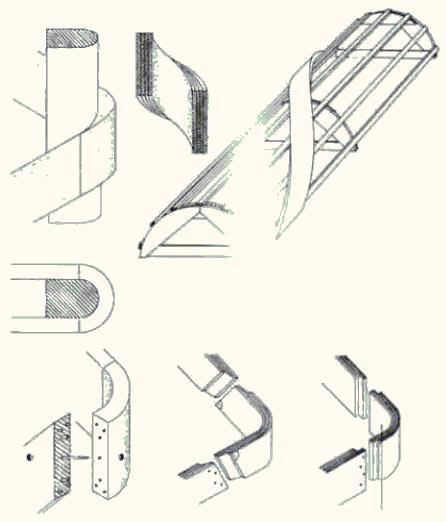

Рисунок 4-30 Изготовление склеенных слоеных элементов тетивы с различными видами изгиба и поручней ограждения с изображением фаз приготовления.
