Расчет места, которое будет занимать та или иная лестница или лестничная система, состоит из следующих этапов:
-- Исходя из назначения лестницы, определяется угол её подъема/спуска (см. раздел "Определение_параметров_лестниц"). Внутри подъезда многоквартирного жилого дома крутизна лестницы должна иметь соотношение подступенка к проступи в пределах от 15/33 до 17/29 см.
-- Далее необходимо точно измерить разницу высот между соединяемыми уровнями. В нашем случае этот показатель составляет 3,60 м.
-- Определить количество ступеней. Это можно сделать двумя способами. Во первых, можно разделить разницу между уровнями на предполагаемую, исходя из крутизны лестницы, высоту ступени.
В нашем случае это составит:
360 см : 15 см = 24 ступени
(Деление на 16 см, 17 см в данном случае не дает в результате целого числа без остатка, поэтому оно неприменимо.) Во-вторых, этот расчет можно выполнить делением высоты на предполагаемое количество ступеней, после чего из полученных результатов выбирается наиболее подходящий для данного случая размер подступенка.
В нашем примере:
360 см/20 ступ. = 18,00 см
360см 21 ступ. = 17.00 см
360 см/22 ступ. = 16.36 см
360 см/23 ступ. = 15,65 см
360 см/24 ступ.= 15,00 см
360 см/25 ступ. = 14,40 см
Как видно, полученные размеры подступенков располагаются в необходимом диапазоне 15-17 см в случае, если лестница содержит 22,23 или 24 ступени. Всегда нужно стремиться к тому, чтобы высота подступенка ступени составляла круглое целое число, однако это бывает только в том случае, если разница высот между двумя соединяемыми уровнями делится на величину подступенка без остатка.
-- Необходимо определить величину проступи ступеней согласно формуле 2m+sz = 60—64 см. В нашем случае при двух разных данных это будет выглядеть так:
60 см — (2x15 см) = 30 см
64 см — (2x15 см) = 34 см
-- После этого определяется количество лестничных маршей. Так как в нашем случае разница в уровнях равна 3,60 м, ступени между двумя маршами необходимо разделить. Правда, это в значительной мере зависит от окружающей лестницу среды. Можно спланировать два одинаковых марша по 12 ступеней, а можно в одном марше создать максимальное количество ступеней — 20, а в другом оставить только 4 ступени.
-- Определим длину одного пролета. В каждом марше количество подступенков должно быть на один больше, чем проступей, поэтому длину лестничного пролета следует рассчитывать следующим образом: количество подступенков уменьшаем на один и умножаем на ранее вычисленный размер проступи. (Приведенный здесь метод расчета дейсвителен также для круговых и дугообразных лестниц, но в этих случаях необходимо измерять длину пролета по центральной оси ходовой полосы.)
Дальнейшне расчеты в значительной мере зависят от конфигурации лестницы, ее типа и формы. Учитывая все эти факторы, мы можем высчитать реальный размер лестницы или лестничной системы и определить, сколько места лестница или лестничная система будут занимать в реальном пространстве.
Для приведенных выше расчетов большим подспорьем будет таблица Вальтера и Корхаммера, приведенная в рисунке_4-3. Особенно полезна эта таблица для тех случаев, когда требуется соединить несколько уровней или если разница в высоте между некоторыми из них неодинакова. С помощью таблицы можно определить исходные параметры лестницы, исходя из высоты межэтажного уровня и количества ступеней.
Например: высота этажа 3.00 м, количество ступеней - 16. Ил таблицы видно, что высота ступени (подступенок) в этом случае — 18,5-19,0 см, а ширина ступени (проступь) — 25,0- 26,0 см: длина пролета по оси — 3,80-3,85 м.
Приведенные расчеты иллюстрирует рисунок 4-4 на котором можно видеть сколько места занимает лестничная система подъезда многоэтажного дома. Если речь идет о дугообразных лестницах с клинообразными ступенями, то предварительные расчеты делаются тем же способом. однако более точно определить, сколько места будет занимать проектируемая нами лестница, можно лишь при практическом конструировании. Этот процесс будет описан в следующем разделе.
Рисунок 4-3 Таблица Вальтера и Корхаммера для расчета размера ступеней для заданной длине пролета и высоте уровня

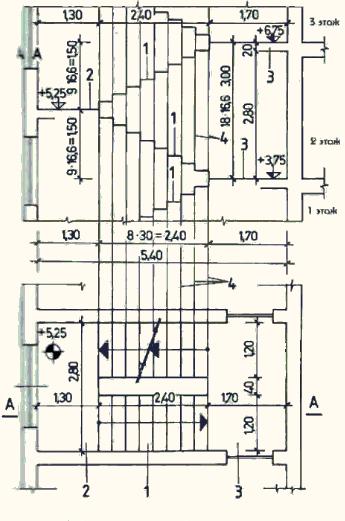

Рисунок 4-4 Проектирование и определение параметров лестницы или лестничной системы в конкретном здании: 1 лестничныи марш со ступенями, 2 промежуточная лестничная площадка, 3 верхняя и нижняя этажные лестничные площадки, 4 вспомогательные линии построения.
