Рисунок: Элементы внутренней лестницы - вид сверху и вид сбоку
Для большей ясности мы решили объединить элементы лестниц и лестничного пространства вместе:
СТУПЕНИ
Ступени являются основными элементами лестницы. В проекции, первой в лестничном марше является нижняя фризовая ступень; между ней и верхней фризовой ступенью находятся основные ступени; верхняя фризовая ступень является самой верхней точкой лестничного марша и соединена с лестничной площадкой. По форме проекции ступени подразделяются на:
- прямые.
- скошенные.
- дугообразные.
- клинообразные
По устройству ступени могут быть:
- со сплошными поверхностями.
- со сплошными сечениями.
- прорезанными.
-
сквозными.
Основные типы несущих конструкций лестниц делятся на крепления. Верхнюю горизонтальную поверхность ступени, т.е. проекционную площадь, остающуюся свободной при наложении следующих ступеней, называют проступью (sz). Вертикальная разница уровня между проступями, образующаяся при повторении ступеней в лестничном марше, называется подступенком (m). Размер проступи (sz) для прямолинейных лестниц соответствует ширине ступени, отмеренной по центральной оси марша; вслучае криволинейных или дугообразных лестниц размер проступи измеряется по вычисленной или сконструированной ходовой полосе. Высота подступенка (m) для любых типов ступеней будет определяться разницей между уровнями ступеней или их средним арифметическим. Если между клинообразными или дугообразными ступенями разница на двух их концах неодинакова, подступенок измеряется по ходовой полосе.

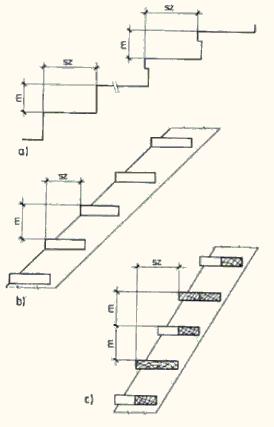

Рисунок: Различные типы ступеней в разрезе а) с профильным выступом и без него, b) обычная внутренний лестница со сквозным расположением ступеней, с) компактная лестница "Гусиный шаг"; подступенок (m), проступь (sz)

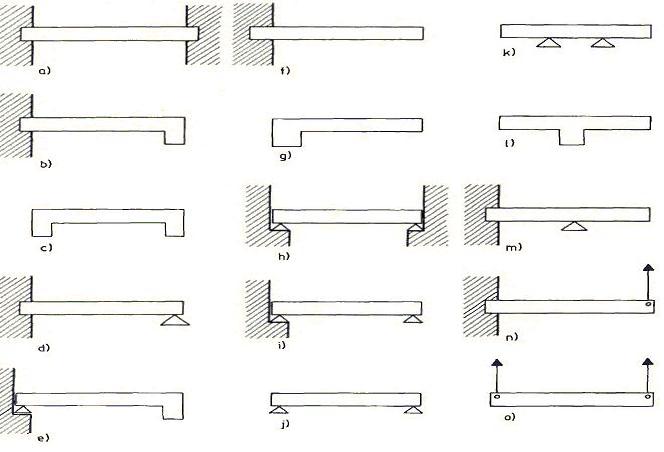

Рисунок: Различные типы крепления ступеней а) заделанные двумя торцами в стену; в) заделанные с одного горца в стену, с другого торца— в балку с) заделанные двумя торцами в балки; d) заделанные одним торцом в стену и с опиранием с другой стороны, е) с опорой с одной стороны на стене, с другой — заделанные в банку, l) иделанные одним торцом в стену, с другой стороны — консольно висящие, g) заделанные одним торцом в балку, с другой стороны — консольно висящие, h) с обеих сторон опертые на стены; i) опертые с одной стороны на стену, с другой стороны — на дополнительную опору. J) с опиранием в двух точках по краям ступеней: к) с опиранием в двух точках в средней части ступеней. I) с заделкой в балку по центральной оси. устроенные по принципу весов; m) с заделкой одного торца в стену и с опорой в одной точке по середине ступени: n) заделанные с одного торца в стену, с другой стороны — подвешенные: c) подвешенные с обеих сторон.
Рисунок: Лестницы, лестничные марши и их опора в зависимости от функциональных особенностей лестницы
а) монолитная лестница с двумя двойными опорами (С консольной опорой марша);
b) лестница с промежуточной опорой, с двух- и трехопорным лестничным маршем,
с) лестница с внутренней и внешней опорой лестничного марша,
d) лестничные площадки к лестничный марш, полностью опертые на балки.
1. консольная опора,
2. консольное крепление без опоры,
3. опора на балку с внешней стороны,
4. опора на балку с двух сторон,
5. двухопорная лестничная площадка,
6. лестничная площадка, опертая на внешнюю сторону балки,
7. лестничная площадка на двух балках.
8. линия балок. |
 |
Лестничные
пролеты или марши
Непрерывная линия ступеней называется лестничным пролетом в теоретических вычислениях или инженерных чертежных планировочных работах или маршем, если речь идет о реальной архитектурной конструкции. В зависимости от своего устройства лестничные марши делятся на прямолинейные, криволинейные, дугообразные и т.д. У лестниц, состоящих из большого количества маршей, выделяются отправные и конечные марши.
Ходовая полоса
Ходовой полосой прямого лестничного пролета является линия, делящая ступени пополам и направленная вдоль линии движения. У лестничных пролетов дугообразной плп криволинейной формы, где боковые грани ступеней не иараллельны друг другу, ходовую полосу необходимо проектировать так. чтобы она проходила по той части ступеней, которая шире половины проступи (0.5 sz). При этоом ходовая полоса не должна приближаться к краю свободной стороны ближе чем на 30 см. У круговых или винтовых лестниц ходовая полоса определяется линией, делящей пополам участок между срединной линией лестничного марта, и линией, проведенной на расстоянии 1/3 с внешней стороны ступеней. По ширине ходовая полоса в любом случае не должна приближаться к краю лестничпого марша ближе чем на 30 см.
Рисунок: Определение оси ходовой полосы лестницы с клинообразными забежными ступенями

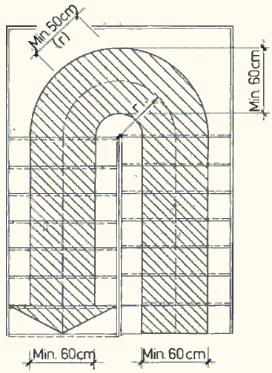

Рисунок: Проектирование ходовой полосы в двухмаршевой лестнице с лестничной площадкой
Рисунок: Определение ходовой полосы винтовой лестницы R=R1+R2
Лестничная площадка
Горизонтальная плоскость, расположенная между двумя лестничными маршами, называется лестничной площадкой. Лестничные площадки делятся на нижние (цокольные), этажные (их уровень совпадает с уровнем пола на этажах) и промежуточные лестничные площадки. По своей конфигурации лестничные площадки могут быть четырехугольными, многоугольными или, в некоторых случаях, индивидуальной формы.
Центральная опорная лестничная стойка
Лестничной стойкой винтовой лестницы называется фигура, образуемая наложением лучевых ступеней, выходящих за пределы держащей оси. Форма этой стойки может быть круглой или многоугольной. Опорная стойка несет на себе собственный вес, полезную нагрузку ступеней и всей лестницы, а иногда является еще в опорой верхнего перекрытия.
Межлестничная стена
Встроенная между лестничными маршами и лестничными площадками и частично или полностью разделяющая конструкция называется межлестничной стеной. Эта стена бывает сплошной или прорезанной и может при этом служить опорой для лестницы. Межлестничная стена может оказаться и чисто пространственной конструкцией, никак не связанной с лестничными нагрузками, однако в любом случае она обеспечивает безопасность движения.
Межлестничный проем
Свободное пространство, остающееся между внутренними краями лестничных маршей н лестничных площадок, называется межлестничным проемом. Обычно оно проектируется в форме четырехугольника, круга, реже эллипса или треугольника. В старину межлестничнын проем парадных лестниц любили использовать в декоративных целях, в наше время, когда пространство используется гораздо экономнее, размер проема снижают до минимума, и часто просто обходятся без него. Лестница или подъезде меж лестничным дроемом гораздо удобнее для обзора и освещения. Благодаря включению межлестничного проема весь вид лестницы становится элегантнее, и на ней становится легче расположить осветительные приборы. В зданиях средней высоты рекомендуемая ширина проема составляет от 10 до 30 см, а в высоких зданиях целесообразнее спроектировать лестницу во всю ширину, оставив необходимое место только для ограждения. Межлестннчное пространство может быть использовано в самых разных целях, например для расположения лифта, центрального отопления или других инженерных коммуникаций. При включении лифта в межлестничный проем необходимо соблюдать все специальные техническине требования и нормы техники безопасности.

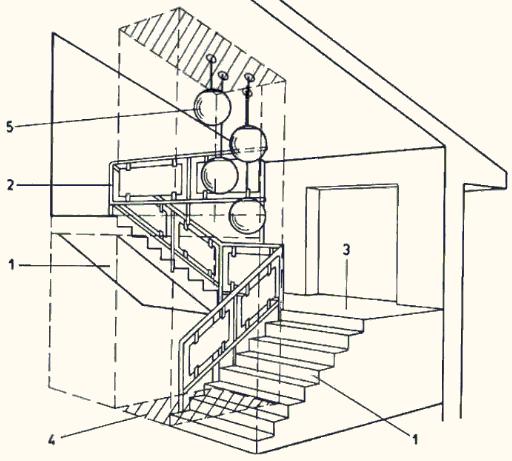

Рисунок: Лестничное пространство внутри квартиры 1. лестничный марш 2. ограждение лестницы 3. этажная лестничная площадка 4. межлестничный проем 5. осветительные приборы.

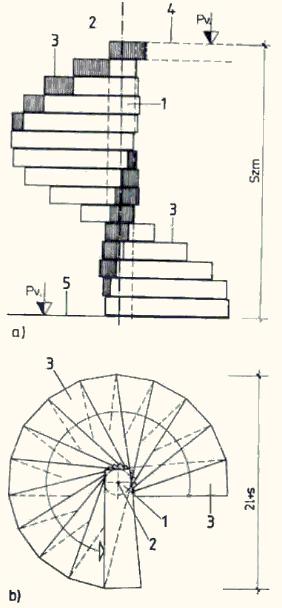

Рисунок: Винтовая лестница а) вертикальная проекция. b) горизональная проекция 1. опорная стойка; 2. центральная ось. 3. ступень. 4. уровень пола верхнего перекрытия 5. уровень пола нижнего перекрытия

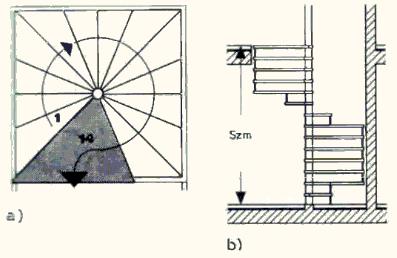

Рисунок: У винтовой лестницы, представляющей в горизонтальной проекции четырехугольник, основная техническая и функциональная нагрузка ложится на лестничную стойку, расположенную в межлестничном проеме, поэтому ее функции следует считать многоплановыми
a) горизонтальная проекция. b) вертикальная проекция.
Рисунок: Наружная лестница с межлестничной стеной 1 сплошная стена; 2 каркасная межлестничная стена; 3 диагональная соединительная балка; 4 лестничный марш, 5 лестничная площадка; 6 ограждение.

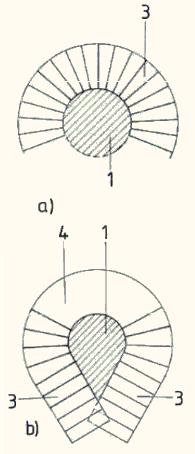

Рисунок: Изогнутые межлестничные проемы а) в форме круга. b) оригинальной формы, 1 межлестничный проем; 2 лифт; 3 лестничный марш. 4 лестничная площадка.
Рисунок: Неподвижно закрепленные поручни а) Вид сбоку: b) вид в разрезе, 1 поручень; 2 крепежный винт или стержень, 3 межлестничная стена или стена дома. 4 вставной дюбель; 5 распорная дистанционная втулка 6 лестничный марш.
Рисунок: Безопасное ограждение 1 поручни; 2 закругленный конец поручня; 3 опорный столб; 4 органическое стекло или акрил: 5 трубчатый барьер 6 крепежные элементы; 7 нижнее направляющее 8 лестница
Рисунок: Ограждение, скрепленное поручнем 1 поручень 2 опорный столб; 3 двойной несущий стержень: 4 промежуточный несущий стержень 5 распорная дистанционная втулка; 6 крепежный винт, 7 верхнее перекрытие: 8 нижнее перекрытие.

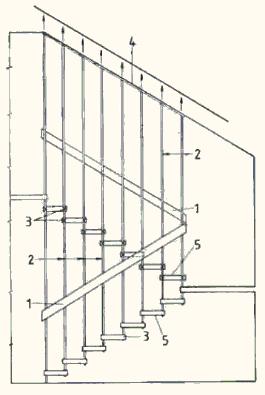

Рисунок: Подвесная лестница с подвесным ограждением 1 поручень. 2 подвесное ограждение с петельным креплением; 3 крепежное устройство лестницы и ограждения, 4 перекрытия, несущие нагрузку, 5 ступени.
Рисунок: Дугообразная винтовая лестница со свободным лестничным проемом и двумя типами ограждения: сплошным ограждением и ограждением из гнутых стержней. Сплошное ограждение исполняет роль опорного барьера, а также участвует в распределении нагрузки и закреплении лестничной конструкции
Рисунок: Дугообразная винтовая лестница с барьером, собранным из продольных параллельных стержней, отличается воздушностью и хорошо просматривается
Ограждения, барьеры, поручни
Для того чтобы пользование лестницами, галереями и балконами было безопасным, их оснащают ограждениями, барьерами или поручнями. Вдоль лестничных маршей, площадок и по краям проемов устраиваются ограждения или барьеры высотой 90-110 см. В зданиях без межлестничного проема ограждение крепится к соседней лестнице. Сверху на ограждения и барьеры (сплошные или прорезанные) устанавливаются поручни.
Ограждения и барьеры могут быть изготовлены из металла, дерева, стекла, кирпича, бетона пли железобетона. Как правило, ограждения сооружают из материалов, которые ассоциируются у людей с теплом и надежностью. В прежние годы сплошные барьеры делались из кирпича или камня. В настоящее время эти материалы используются лишь для барьеров крылечных и наружных лестниц. Современные сплошные барьеры практически всегда изготавливают из бетона или железобетона.
Ограждения и барьеры делятся на категории по своей конструкции. Несколько примеров показано на рисунках ниже. Иногда расположенные в подъездах ограждения или барьеры трубчатой конструкции используются в качестве радиаторов отопления, а поручни — как часть возвратной отопительной системы. В 1990-х годах архитекторы и дизайнеры начинают переходить от прямолинейных лестничных конструкций к дугообразным. Дугообразные и криволинейные внутренние лестницы позволяют находить самые неожиданные решения, многие из которых были известны в предыдущие столетия, а теперь вновь начинают входить в моду. Оригинальный внешний вид лестннцам этого типа придают необычные ограждения и барьеры, позволяющие архитектору каждый раз создавать уникальное внутреннее пространство.
Рисунок: ограждение из кованого металла

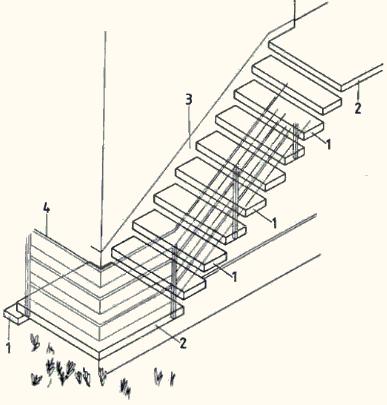

Рисунок: Наружная входная бекосоурная лестница 1 консольные ступени; 2 консольная лестничная площадка; 3 облицовка; 4 ограждение
Рисунок: Винтовая лестница 1 лестничная стойка; 2 консольные ступени, 3 распределитель нагрузки; 4 элемент ступени; 5 массив фундамента; 6 бетонное заполнение.
Следущий раздел - раздел о определении параметров лестниц
Вперед
