Группировка лестниц по типам

Помимо угла наклона лестницы можно группировать и по другим признакам. Некоторые из них перечислены ниже, при этом приведенный здесь список дополнительных признаков далеко не полон. По своему местонахождению лестницы могут быть: внутренними, наружными и садовыми. По интенсивности их использования и внешнему виду лестницы могут быть: парадными, декоративными, основными, дополнительными, входными и т.д. По типу планировки лестницы могут быть: одномаршевыми, двухмаршевыми. трехмаршевыми, а также прямолинепными, криволинейными. дугообразными, эллиптическими, круговыми и т.д.
По материалу, из которого они изготовлены, лестницы могут быть: каменными, кирпичными, бетонными, деревянными, металлическими, пластмассовыми, стеклянными и т.д., атакже комбинированными. Все приведенные в этом перечне термины будут разъясняться в следующих статьях данного сайта.

Бескосоурные лестницы

Бескосоурными называются не опирающиеся друг на друга лестничные марши и лестничные площадки (реже отдельные ступени), один конец или сторона которых вмонтированы в стену или железобетонную балку, а другой конец оставлен без опоры.

Бескосоурными могут быть как наружные, так и внутренние лестницы, особенно в домах с небольшой интенсивностью лестничного движения. Преимуществом бескосоурных лестниц является то, что их можно изготовить предварительной без особого труда смонтировать прямо на месте. К недостаткам бескосоурных лестниц относится необходимость тщательного расчета каждой ступени и их высокая звукопроводимость.

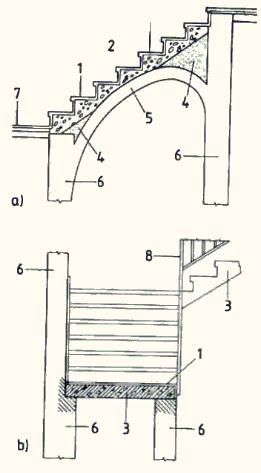

Рисунок: Опорные лестницы a) лестница со сплошным основанием;b) лестница с опорой на две несущие стены; 1 покрытие ступеней; 2 бетонная лестница; 3 железобетонная лестница. 4 заполнение; 5 свод; 6 несущая стена. 7 покрытие пола; 8 ограждение.



Рисунок: Фрагмент деревянной винтовой лестницы с отдельно прикрепленными к стойке ступенями.



Рисунок: Круговая лестница со спиралевиднои держащей конструкцией в межлестничном проеме с висячими ступенями (общий вид и горизонтальная проекция)



Рисунок: Дугообразная круговая лестница с подвесным ограждением

Опорные лестницы

Особенностью этого типа лестниц является то, что опирающиеся друг на друга или монолитные ступени, марши и площадки полностью опираются своей нижней частью на опору или свод. В отдельных случаях боковые концы лестниц (а иногда и промежуточные точки) могут опираться на стены, своды или балки. Опорная лестницы может также опираться одной стороной на стену, а другой на балку.

Винтовые лестницы

У этого типа лестниц в лестничном проеме расположена центральная вертикальная стойка, несущая лучеобразно расположенные по спирали ступени и принимающая на себя всю их нагрузку

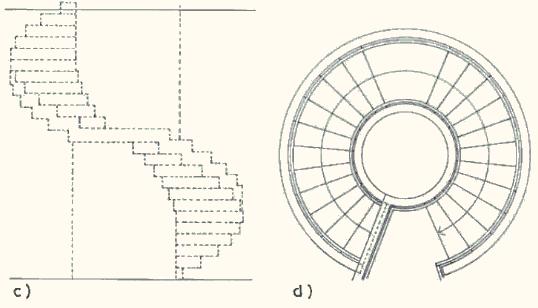

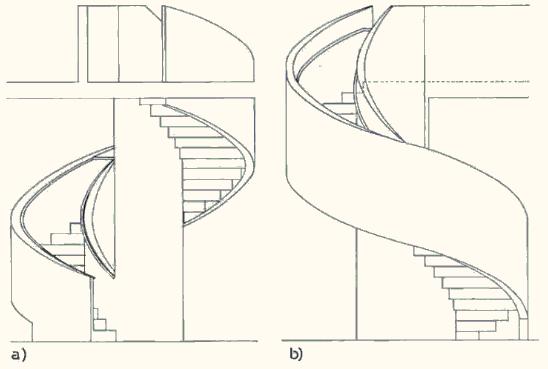

Рисунок: Прикрепленная к стене дугообразная лестница, аналогичная по своему устройству винтовой лестнице а) вид спереди b) вид сзади, с) соединение стен со ступенями d) горизонтальная проекция с верхним и нижним перекрытиями



Дугообразные лестницы

У дугообразных лестниц стойка обычно отсутствует, и вместо нее нагрузку принимают на себя другие опорные конструкции. Ступени такой лестницы располагаются лучеобразно, а ее проем может быть любого размера.
У другой разновидности дугообразных лестниц опорная конструкция соединена со стеной, подпирающей лестницу снизу, со стороны проема, или же дугообразной стеной, являющейся продолжением ограждения. Подобные решения рассчитаны на внешний эффект, но их практическая роль в придании лестнице устойчивости совсем не велика.

Цепные лестницы

Как следует нз названия, ступени и элементы таких лестниц соединены друг с другом подобно звеньям цепи. Несущей конструкцией ступеней цепной лестницы является многошарнирный стержень,Количество шарниров всегда на один меньше, чем ступеней. Достоинство шарнирного соединения состоит в том, что этот тип связи ступеней позволяет конструировать лестницы любой конфигурации и создавать сложные пространственные формы.



Рисунок: Цепная лестница а) общий вид: b) горизонтальная проекция; 1 промежуточный цепной элемент, 2 последний цепной элемент: 3 ось шарнира: 4 нижний крепежный элемент, 5 верхний крепежный элемент; 6 болт; 7 ступень. 8 шпильки; 9 верхнее перекрытие; 10 уровень пола A/ точка нижнего прикрепления B/ точка верхнего прикрепления. С/ возможные точки размещения промежуточных подпорок.



Лестницы «гусиный шаг»

Эти чрезвычайно компактные лестницы получили свое название благодаря ступеням, симметрично расположенным на несущей конструкции и вызывающим ассоциации с гусиным шагом. Другое название лестниц — «самба» — также не лишено смысла. Действительно, как и в танце, движение по таким лестницам следует начинать с «нужной» ноги, иначе легко можно сбиться с ритма.

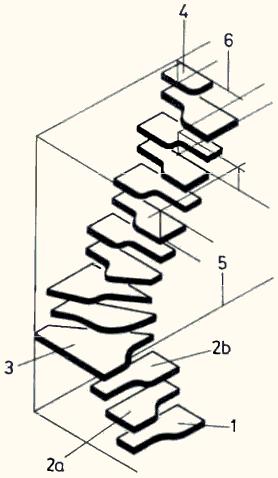

Рисунок: Лестница гусиный шаг. 1 нижняя фризовая ступень: 2a левосторонняя основная ступень, 2b правосторонняя основная ступень: 3 клинообразная забежная ступень; 4 верхняя фризовая ступень; 5 уровень пола: 6 уровень верхнего перекрытия

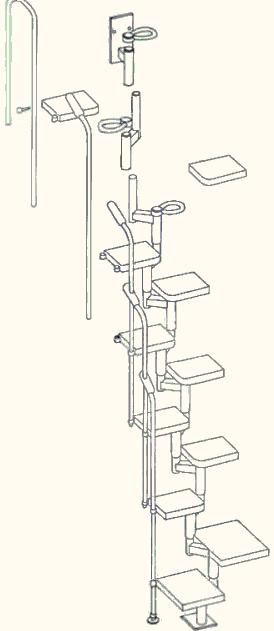

Рисунок: Компактная лестница "гусиный шаг" с цепным прикреплением ступеней

Клешневидные лестницы-гармошки

Эти лестницы служат для связи с подсобными помещениями. Их преимущество состоит в том, что в сложенном виде эти лестницы не занимают места, и их можно встраивать в перекрытия над cвободным пространством. Эти лестницы используются для связи с редко используемыми чердачными помещениями. Достоинством этих лестниц считается то, что их можно встраивать куда угодно, не занимая ими жизненного пространства. Рычажные лестницы раскрываются при помощи крюка, а лестницы из нескольких колен раздвигаются наподобие телескопа. Такая лестница может выдвигаться и убираться в прикрываемый дверями чердачный люк.



Рисунок: Раскладная клешневидная лестница-гармошка А/ в сложенном (нерабочем] состоянии. В/ в разлаженном (рабочем) состоянии. 1 ступень. 2 клешня; 3 шарнир; 4 опора; 5 роликовая дистанционная распорка; 6 U-образные рельсы, 7 опорная консоль; 8 ось дверной петли: 9 дверь; 10 замок двери, 11 ручка дверного замка; 12 элемент дверного замка; 13 перекрытие; 14 уровень пола; 15 рама дверного проема. 16 пружинная страховочная дистанционная подпорка



Рисунок: Клешневидная чердачная лестница в разложенном (рабочем) состоянии соединенная с чердачной открывающейся вверх дверью.

Следущий раздел - раздел о элементах лестниц и лестничного пространства (ступени, пролеты.....)
