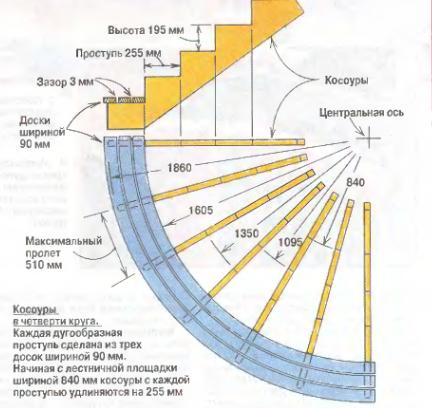

Нам предложили реконструировать веранду. Мы расширили существующую верхнюю веранду и пристроили нижнюю. Соединили их лестницей, состоящей из двух частей. Верхняя — обычная прямая лестница, а нижняя расходилась веером на четверть круга. Расчеты. Общую высоту лестницы — от верхней веранды до нижней 2340 мм — мы разбили на 12 ступенек. Высота одной ступеньки (подъема) — 2340 мм/12= 195 мм. Мы приняли ширину проступи в 255 мм исходя из того, что она будет сделана из трех досок сечением 50x100 мм с зазором в 3 мм между ними и выступом в 20 мм. Определив длину прямых косоуров, собрали каркас лестничной площадки и установили тетивы на место. Расчеты косоуров для веерной лестницы аналогичны расчетам прямой лестницы. Но возник вопрос: сколько косоуров понадобится для поддержки проступей? Мы решили, что пролет между косоурами в самом широком месте (между внешними ребрами нижнего подступенка) должен бьлъ не более 510 мм. Ширина лестничной площадки — 840 мм. Мы приняли этот размер как радиус верхних подступенков косоуров веерной лестницы- Так как наши проступи были шириной 255 мм, радиус для последующих подступенков увеличивается кратно 255 мм. то есть Rn= 1095, 1350, 1605 и 1860 мм. Количество косоуров n мы рассчитали так: n = 2pR/(b*4)+1 =
= 2*3.14*1860/(510*4) + 1 = 6,7. где R = 1860 мм — радиус самого нижнего подступенка, b = 510 мм — принятый пролет между косоурами для нижней ступеньки. Округлив полученную величину до ближайшего целого числа, мы определили, что нам понадобятся семь косоуров. Дуга — перемычка для косоуров. При установке косоуров появилась проблема поддержки их верхних частей. Мы решили установить одну дугообразную перемычку, на которую будут опираться все косоуры. Перемычку выпилили из доски сечением 50x300 мм (фото 2). Дугообразная перемычка — сегмент окружности. Она установлена так, что ее дугообразная кромка перпендикулярна к центральному косоуру, и на нее как лучи опираются нижние кромки всех косоуров. Поддерживающая стойка сечением 50x250 мм снизу прибита к лаге веранды, а сверху к дуге-перемычке. Пазы для косоуров выпилены лобзиком. Нижние части косоуров прибиты к полу веранды. Для крепления досок настила лестничной площадки за верхними подступенками косоуров установлены проставки 75 мм. Определение длины проступи. Длина дугообразных проступей определяется следующим образом: Lд = 2pRn/4, где Rn — радиус подступенка ниже проступи. Для каждой из четырех проступей нужны три ряда досок: внутренний (примыкающий к стоящему выше подступенку), средний и внешний (стоящий над нижним подступенком). У каждой доски есть внешний и внутренний радиус. Внутренний радиус внутренней доски равен радиусу подступенка, расположенного выше нее, — 840, 1095 и т.д. Внешний радиус на 90 мм больше внутреннего радиуса. Внутренний радиус следующей доски проступи на 3 мм (величина зазора) больше внешнего радиуса предыдущей доски проступи. Для расчета количества пиломатериалов, необходимого для проступей, мы воспользовались той же формулой, что и для расчета длины проступи. Рассчитали длину каждой из двенадцати досок плюс длина одной доски для края лестничной площадки. Для гарантии длину увеличили на 10%. Хотя размеры и были определены по дуге, припуск необходим для разнесения стыков досок на косоурах 8 шахматном порядке. Изготовление проступей. В этой работе большую роль играет точность. Поэтому мы размечали дуги проступей на горизонтальном полу мастерской с помощью приспособления, сделанного из доски сечением 25x50 мм, рулетки и комплекта маркеров. Один маркер устанавливали на «О», другой — на значение радиуса, определенного при расчете ширины проступи. Проступи лучше выпиливать ленточной пилой, хотя можно и лобзиком. По длине мы опиливали проступи при установке. Чтобы не расколоть концы досок, заранее просверлили отверстия для гвоздей. Стыки досок проступей расположены в шахматном порядке. Все видимые ребра скруглили радиусом 3 мм.

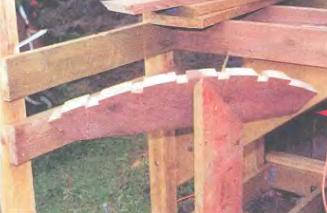

Перемычка-дуга. Все косоуры поддерживаются одной дугообразной перемычкой, в которой выбраны пазы под каждый из них. Между перемычкой и лагой веранды установлена стойка сечением 50x250 мм.
Косоуры на месте. Расчеты по определению высоты подступенка и проступей для косоуров аналогичны расчетам тетив обычных лестниц. Косоуры отличаются от тетив тем, что выходят по радиусам.

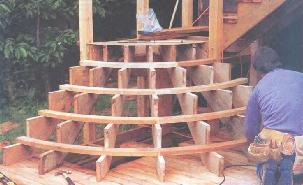

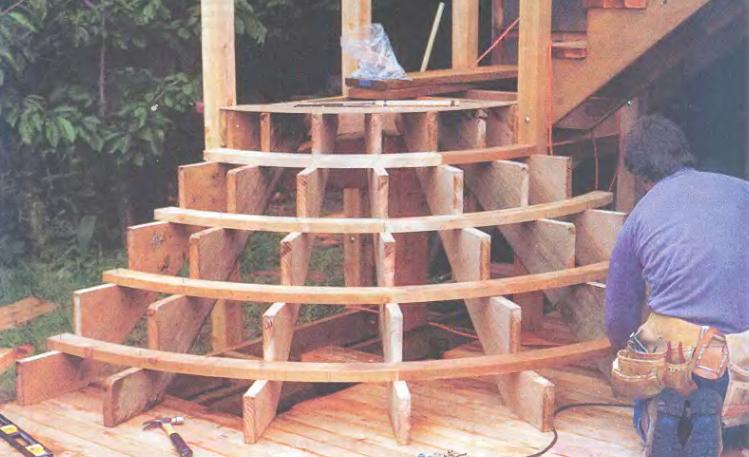

Установка проступей. Каждая проступь образована тремя дугообразными досками шириной 90 мм. Дуги размечены с использованием приспособления, сделанного из доски сечением 25x50 мм, рулетки и комплекта маркеров. После разметки доски выпилены ленточной пилой.
ИТОГ - необычная лесница чуднОй формы!
