Там, где требуется безопасность движения, с одной или обеих сторон лестницы пристраивают поручень, который крепится к стене, ограждению или барьеру. Материалом для настенных поручней могут быть: камень, металл, дерево, пластмасса или канат. Для инвалидов производятся настенные поручни, расположенные на стене горизонтально и повторяющие профиль ступеней. Именно такая конфигурация поручня обеспечивает инвалидам максимальную безопасность. Ограждения могут изготавливаться из дерева, металла, иногда целиком из пластмассы. Очень важно, чтобы поверхность поручней была абсолютно гладкой, не деформировалась, удобно лежала в руке и была легко доступной для мытья и чистки.

Рисунок 8-33 Стенные ограждения а) каменные, b), с) металлические: d) е) деревянные f) стальные на каменных консолях; g) для инвалидов; 1 каменный профиль, 2 стена, 3 штукатурка; 4 выдолбленный желоб для руки, 5 массив поручня; 6 бетонирование; 7 груба поручня; 8 шейка; 9 дюбель, 10 шуруп, 11 пробка; 12 деревянное ограждение, 13 соединительный крепежный элемент, 14 возможное отверстие для отвертки, 15 кольцо, 16 труба поручня, 17 нижний диск; 18 анкерный стержень; 19 каменный бортик, 20 лестница, 21 горизонтальные поручни.



Рисунок 8-34 Деревянные поручни а)...к) разновидности l) поручень для инвалидов 1 поручни, 2 шип; 3 паз, 4 деревянная направляющая квадратного сечения, 5 деревянный столб, 6 стеклянная панель, 7 металлическая направляющая, 8 металлическая направляющая с П-образным профилем, 9 металлическая направляющая квадратного сечения; 10 винт, 11 металлический стержень, 12 направляющая; 13 разделительный прут, 14 заклепка.

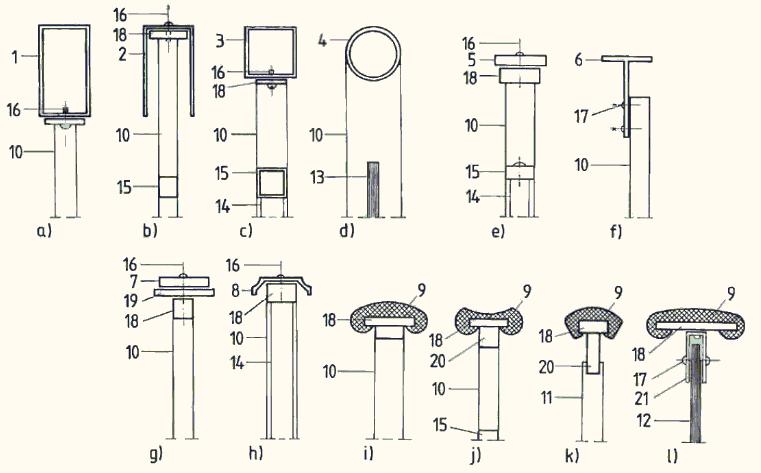

Рисунок 8-35 Поручни ограждении a)...h) металлические; f)...l) вытянутые пластмассовые, 1 поручень коробчатого вытянутого профиля, 2 поручень П-образного профиля, 3 поручень коробчатого профиля квадратной формы; 4 поручень с профилем трубчатой формы, 5 поручень из полосовой стали, 6 поручень с профилем таврового сечения, 7 поручень из полосового алюминия, 8 экструдированный металл, 9 экструдированная пластмасса; 10 столб; 11 пластмассовая панель, 12 опорное закаленное стекло, 13 стеклянная вставка, 14 решетчатый элемент, 15 направляющая рамы; 16 винтовое крепление, 17 винт по листовому металлу; 18 направляющая поручня, 19 подкладочная полоса; 20 продольная опорная балка поручня.

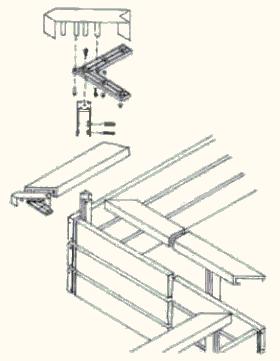

Рисунок 8-36 Ограждение с параллельно горизонтальным расположением элементов и поручней из пластмассового профиля.

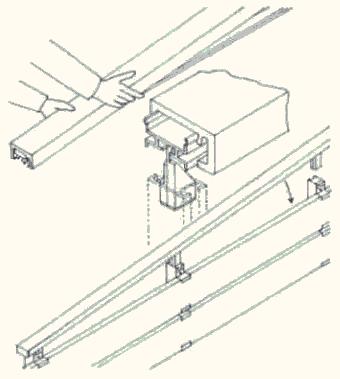

Рисунок 8-37 Насадка пластмассового тянутого профиля на профилированную металлическую конструкцию.



Рисунок 8-38 Шарнирное крепление деревянного ограждения к прямому или дугообразному поручню 1 столб ограждений, 2 стакан, 3 соединительная вставка, 4 металлический обод, 5 клинообразное углубление, 6 палец с резьбой, 7 шарообразный шарнир, 8 подвижный соединительный зажим, 9 изогнутая металлическая направляющая, 10 пластмассовый тянутый поручень.



Рисунок 8-39 Конструкция ограждения совмещающая роль поручня а) поэлементное изображение; b) в собранном виде, с) вид сбоку; d) фрагмент; 1 трубчатый элемент ограждения; 2 элемент подошвы толщиной 5 мм с резьбовым отверстием; 3 стандартный 2-мм верхний и нижний покрывающий диск, 4 место сварки, 5 подкладочный диск, 6 удлиненный болт, 8 мм, 7 стандартный винт, 8 монтажный зажим; 9 лестничная площадка, 10 ступени, 11 отверстие (все размеры даны в мм).



Рисунок 8-40 Монтажный соединительный зажим скрепляющий элементы ограждения совмещенного с поручнем а) вертикальная проекция, b) горизонтальная проекция; с) вид в собранном состоянии; 1 правый элемент с отверстием для винта, 2 левый элемент с резьбой; 3 зазор; 4 винт, 5 резьба; 6 стойка; 7 соединяемый участок элемента ограждения.
