Очевидно, есть смысл посвятить отдельную главу лестницам, стремянкам и трапам, ведущим в подсобные помещения, поскольку к ним предъявляются особые технические требования и проектируются такие лестницы по иным, отличным от общепринятых, нормам. Но прежде, чем говорить об этих требованиях н нормах, давайте обратим внимание на несколько других важных моментов. Подсобными называются помещения или целые уровни здания, которые не выполняют функцин жилого помещения, но играют служебную роль и потому используютея редко, а иногда только в исключительных случаях, например при серьезных технических неполадках. Фиксированные лестницы в такие помещения проводятся редко, и, как правило, здесь мы пользуемся мобильными или временными лестницами. Обращаем внимание на то, что при организации уровней или помещений вррменного использования нужно серьезно продумать: не будет ли подлежать данная часть дома или квартиры функциональному изменению? Не будем ли мы в будущем нуждаться в этом месте при расширении жилой площади? Кроме того, следует определить меры безопасности, которые потребуется предпринять при приближенин к этому уровню. Часто бывает так, что в данный момент для вспомогательного этажа требуется лишь вспомогательная лестница или стремянка, но. заглянув в будущее и согласившись на дополнителъные расходы, здесь можно построить лестницу, обеспечивающую большую безопасность движения, а это впоследствни даст возможность превратить данное подсобное помещение в жилое.



Рисунок: вспомогательные лестницы на чердак.

Мансардные лестницы

Поскольку чердак является помещением временного использования, ведущая на него лестница может быть более крутой, чем обычные лестницы (см. предыдущие статьи). Для этого помещения можно использовать компактные (например, «гусиный шаг») или винтовые лестницы небольшого диаметра. Постоянные лестницы на чердаках и в мансардах устанавливают крайне редко, обходясь, как правило, так называемыми мобильными, или передвижными лестницами. Преимущество мобильных лестниц состоит в том, что в нерабочем состоянии они практически не занимают места, а в случае необходимости легко раскладываются.
Изображенная на рисунке 5-16 раскладная лестница, в зависимости от высоты уровня может быть 2, 3 или 4 коленной. Она очень проста в использовании, а в собранном состоянии убирается в люк верхнего перекрытия. Немного сложнее по конструкции откидная деревянная лестница на рис. 5-17. Лестницу такого типа труднее использовать, к тому же они занимает больше места в чердачном пространстве, чем раскладная лестница. Однако преимущество этой лестницы состоит в том, что она может открываться и закрываться не только снизу, но и сверху. Человек, который собирается провести наверху достаточно длительное время, может просто поднять такую лестницу вслед за собой, чтобы не мешать движению на нижнем уровне, Эта лестница может также использоваться для спуска в подвал. В таблице 5-1 приведены данные, необходимые для вычисления параметров лестницы этого типа. В старинных частных домах можно встретить иногда и фиксированные лестницы, ведущие на чердаки или в подвалы и не связанные с остальными лестничными системами здания. Для соединения с чердаком можно использовать и приставную лестницу или стремянку. Приставная лестница чаще всего делается из дерева (акации, ели или граба). Для лучшей теплоизоляции чердачное отверстие следует закрывать дверью, но иногда эту функцию исполняет сама чердачная лестница.

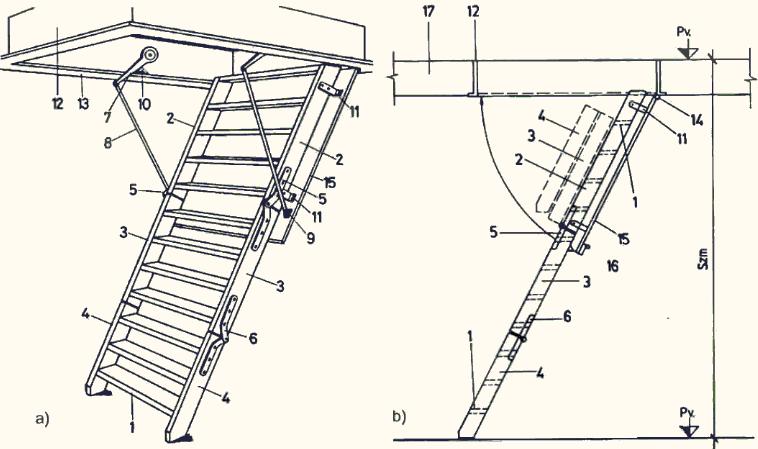

Рисунок 5-16 Раскладная многоколенная деревянная лестница а) общий вид; b) вертикальная проекция 1 ступень; 2верхние колено; 3 промежуточное звено, 4 нижнее колено; 5 верхнее шарнирное соединительное звено, 6 нижнее шарнирное соединительное звено; 7 автоматический рычаг; 8 стержень фиксации расстояния; 9 фиксатор. 10 ограничитель, 11 консоль; 12 дверная рама, 13 окантовка дверной рамы; 14 петля, 15 дверь; 16 засов; 17 перекрытие.

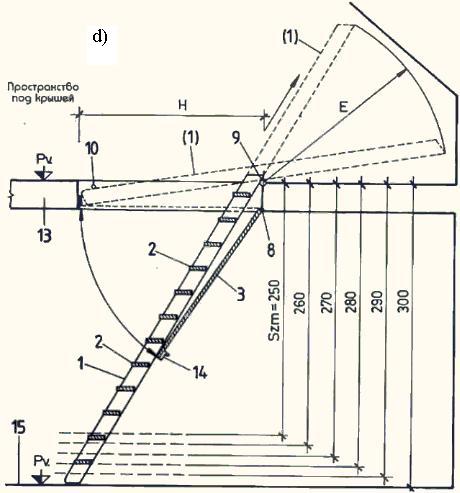

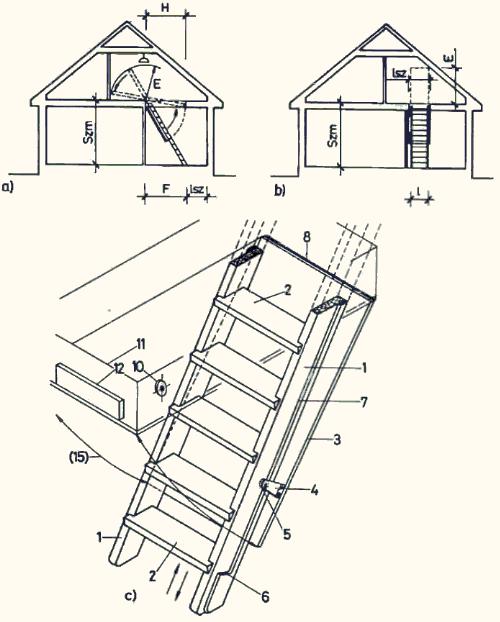

Рисунок 5-17 Откидная чердачная лестница а) поперечное сечение; b) продольное сечение: с) фрагмент; d) расположение в пространстве, 1 деревянная тетива: 2 ступень; 3 дверь, 4 фиксатор расстояния; 5 ролик. 6 ограничитель в основании тетивы;
7 направляющие рельсы, 8 шарнир, 9 валик движения двери, 10 верхний ограничитель; 11 рама отверстия; 12 упор; 13 перекрытие 14 запор; 15 пол.



Таблица 5-1 Определение параметров деревянной откидной лестницы

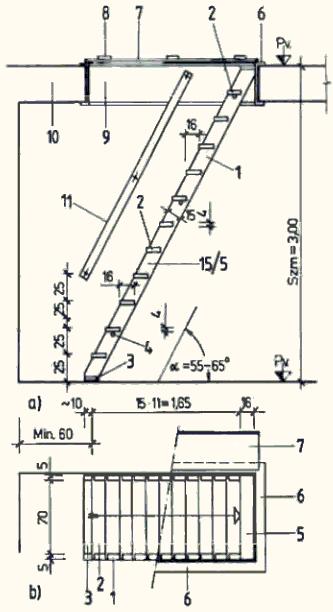

Рисунок 5-18 Чердачная лестница a) вертикальная проекция; b) горизонтальная проекция; 1 деревянная тетива; 2 ступени: 3 основание, 4 закрепительный стержень; 5 верхняя фризовая ступень, 6 рама отверстия, 7 открывающаяся чердачная дверь; 8 накладка, 9 отверстие в перекрытии; 10 перекрытие; 11 поручень

Подвальные лестницы

Планировка и проектирование подвальных лестниц отличаются от планирования чердачных лестниц, поскольку назначение и использование подвалов более разнообразно. Материалы основной конструкции и облицовки лестницы определяются назначением лестницы. Подвальные лестницы можно располагать как внутри, так и снаружи дома.
Внутренние подвальные лестницы могут располагаться под лестницами, ведущими на верхние этажи. В этом случае, для того чтобы избежать неприятного подвального запаха, следует отделить лестничное пространство дверью на уровне подвала или первого этажа. Если подвальная лестница расположена вне здания, нужно позаботиться о крыше над ней. Еесли же возвести над лестницей крышу невозможно, подвальный уровень здания оснащают системой слива осадочной воды. При внешнем расположении подвальной лестницы особое внимание нужно обратить на водоизолирующий слой. Если такая система в подвале уже существует, водонепроницаемым слоем нужно оснастить саму лестницу.



Рисунок 5-19 Внешняя подвальная лестница а) вертикальная проекция b) горизонтальная. 1 железобетонная лестница; 2 покрытие лестницы; 3 облицовка стены при лестнице 4 бетонный слой дна; 5 наклонное покрытие, 6 патрубок сливного отверстия; 7 опорная стена, 8 водонепроницаемый слой; 9 стена, защищающая водонепроницаемый слой; 10 отсортированный гравий; 11 монтажный бетон; 12 защитный бетон; 13 битумный слой, 14 облицовочный камень, 15 отлив, 16 ограждение, 17 тротуар; 18 стена подвала, 19 сливная труба



Рисунок 5-20 Стальная лестница a) вертикальная проекция: b) горизонтальная проекция, с) вид спереди, d) фрагмент; 1 ступень; 2 опорная конструкция швеллерного профиля; 3 нижнее, закрепление, 4 ограждение, 5 ограждение верхнего перекрытия.
